Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : polypropylène, copolymère haute qualité
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN 3258, AS 1722Part 1 - 1975.
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

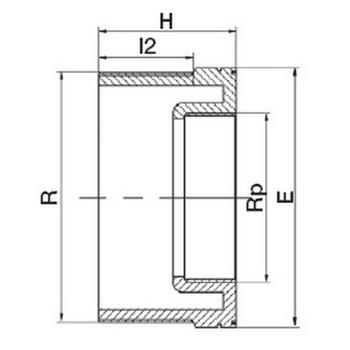

Tableau des dimensions
| Référence | R x Rp | H | E | I2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 50270705 | 3/4" x 1/2" | 30 | 27 | 17 | 0.007 | 16 |
| 50271005 | 1" x 1/2" | 32 | 36 | 19 | 0.016 | 16 |
| 50271007 | 1" x 3/4" | 32 | 36 | 19 | 0.011 | 16 |
| 50271305 | 1 1/4" x 1/2" | 37 | 46 | 21 | 0.027 | 10 |
| 50271307 | 1 1/4" x 3/4" | 37 | 46 | 21 | 0.029 | 10 |
| 50271310 | 1 1/4" x 1" | 37 | 46 | 21 | 0.021 | 10 |
| 50271505 | 1 1/2" x 1/2" | 37 | 50 | 21 | 0.035 | 10 |
| 50271507 | 1 1/2" x 3/4" | 37 | 50 | 21 | 0.032 | 10 |
| 50271510 | 1 1/2" x 1" | 37 | 50 | 21 | 0.033 | 10 |
| 50271513 | 1 1/2" x 1 1/4" | 37 | 50 | 21 | 0.02 | 10 |
| 50272005 | 2" x 1/2" | 41 | 63 | 25 | 0.058 | 10 |
| 50272007 | 2" x 3/4" | 41 | 63 | 25 | 0.06 | 10 |
| 50272010 | 2" x 1" | 41 | 63 | 26 | 0.061 | 10 |
| 50272013 | 2" x 1 1/4" | 41 | 63 | 26 | 0.055 | 10 |
| 50272015 | 2" x 1 1/2" | 41 | 63 | 26 | 0.044 | 10 |
| 50272520 | 2 1/2" x 2" | 44 | 80 | 29 | 0.075 | 10 |
| 50273010 | 3" x 1" | 48 | 90 | 32 | 0.117 | 10 |
| 50273013 | 3" x 1 1/4" | 48 | 90 | 32 | 0.119 | 10 |
| 50273015 | 3" x 1 1/2" | 48 | 90 | 32 | 0.118 | 10 |
| 50273020 | 3" x 2" | 48 | 90 | 32 | 0.103 | 10 |
| 50273025 | 3" x 2 1/2" | 48 | 90 | 32 | 0.076 | 10 |
| 50274020 | 4" x 2" | 56 | 120 | 41 | 0.238 | 10 |
| 50274030 | 4" x 3" | 56 | 120 | 41 | 0.222 | 10 |
