Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et/ou ISO 228 (signifié sur les spécifités de la référence)
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

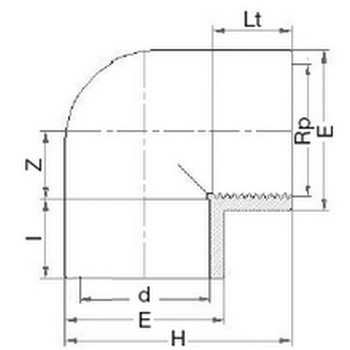

Tableau des dimensions
| Référence | e | d x Rp | Z | Lt | I | H | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 50521603 | 23 | 16 x 3/8" | 9 | 13 | 14 | 34 | 0.012 | 16 |
| 50522005 | 20 | 20 x 1/2" | 11 | 17 | 16 | 41 | 0.018 | 16 |
| 50522507 | 30 | 25 x 3/4" | 14 | 18 | 19 | 49 | 0.03 | 16 |
| 50523210 | 38 | 32 x 1" | 17 | 20 | 22 | 60 | 0.05 | 16 |
| 50524013 | 48 | 40 x 1 1/4" | 21 | 22 | 26 | 74 | 0.078 | 16 |
| 50525015 | 61 | 50 x 1 1/2" | 26 | 24 | 31 | 88 | 0.145 | 10 |
| 50526320 | 73 | 63 x 2" | 33 | 26 | 38 | 111 | 0.33 | 16 |
| 50527525 | 90 | 75 x 2 1/2" | 40 | 29 | 44 | 130 | 0.469 | 16 |
| 50529030 | 108 | 90 x 3" | 47 | 35 | 51 | 156 | 0.775 | 16 |
| 505211040 | 132 | 110 x 4" | 57 | 40 | 51 | 186 | 1.23 | 16 |
