Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

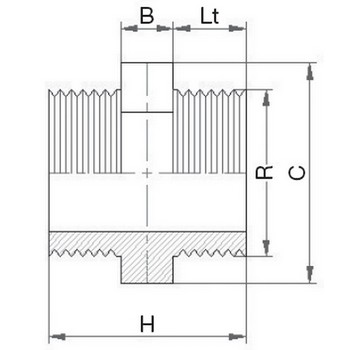

Tableau des dimensions
| Référence | R | H | C | B | Lt | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 506103 | 3/8" | 35 | 22 | 12 | 11 | 0.01 | 16 |
| 506105 | 1/2" | 45 | 24 | 12 | 16 | 0.013 | 16 |
| 506107 | 3/4" | 47 | 30 | 12 | 17 | 0.02 | 16 |
| 506110 | 1" | 51 | 36 | 12 | 19 | 0.03 | 16 |
| 506113 | 1 1/4" | 60 | 46 | 16 | 22 | 0.056 | 16 |
| 506115 | 1 1/2" | 60 | 50 | 16 | 22 | 0.067 | 16 |
| 506120 | 2" | 68 | 65 | 16 | 26 | 0.11 | 16 |
| 506125 | 2 1/2" | 80 | 80 | 20 | 30 | 0.19 | 16 |
| 506130 | 3" | 87 | 95 | 20 | 33 | 0.29 | 16 |
| 506140 | 4" | 102 | 120 | 20 | 41 | 0.52 | 16 |
