Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : polypropylène, copolymère haute qualité
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN 3258, AS 1722Part 1 - 1975.
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

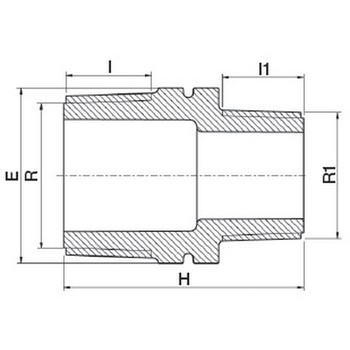

Tableau des dimensions
| Référence | R x R1 | H | I | I1 | E | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 50650705 | 3/4" x 1/2" | 47 | 17 | 16 | 27 | 0.01 | 16 |
| 50651005 | 1" x 1/2" | 49 | 19 | 16 | 36 | 0.017 | 16 |
| 50651007 | 1" x 3/4" | 50 | 19 | 17 | 36 | 0.018 | 16 |
| 50651305 | 1 1/4" x 1/2" | 53 | 21 | 16 | 46 | 0.028 | 16 |
| 50651307 | 1 1/4" x 3/4" | 54 | 21 | 17 | 46 | 0.029 | 16 |
| 50651310 | 1 1/4" x 1" | 56 | 21 | 19 | 46 | 0.031 | 16 |
| 50651505 | 1 1/2" x 1/2" | 54 | 21 | 16 | 50 | 0.035 | 16 |
| 50651507 | 1 1/2 x 3/4" | 55 | 21 | 17 | 50 | 0.034 | 16 |
| 50651510 | 1 1/2" x 1" | 57 | 21 | 19 | 50 | 0.037 | 16 |
| 50651513 | 1 1/2" x 1 1/4" | 59 | 21 | 21 | 50 | 0.04 | 16 |
| 50652005 | 2" x 1/2" | 58 | 25 | 16 | 63 | 0.051 | 16 |
| 50652007 | 2" x 3/4" | 59 | 25 | 17 | 63 | 0.052 | 16 |
| 50652010 | 2" x 1" | 61 | 25 | 19 | 63 | 0.054 | 16 |
| 50652013 | 2" x 1 1/4" | 63 | 25 | 21 | 63 | 0.058 | 16 |
| 50652015 | 2" x 1 1/2" | 63 | 25 | 21 | 63 | 0.059 | 16 |
