Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

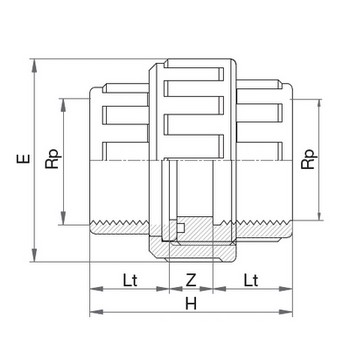

Tableau des dimensions
| Référence | Rp | H | Lt | Z | e | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 508103 | 3/8" | 39 | 13 | 13 | 34 | 0.039 | 16 |
| 508105 | 1/2" | 46 | 17 | 12 | 42 | 0.045 | 16 |
| 508107 | 3/4" | 51 | 18 | 15 | 52 | 0.051 | 16 |
| 508110 | 1" | 57 | 20 | 17 | 59 | 0.057 | 16 |
| 508113 | 1 1/4" | 66 | 24 | 18 | 72 | 0.067 | 16 |
| 508115 | 1 1/2" | 72 | 24 | 24 | 79 | 0.079 | 16 |
| 508120 | 2" | 92 | 34 | 24 | 96 | 0.093 | 16 |
| 508125 | 2 1/2" | 110 | 30 | 50 | 118 | 0.11 | 10 |
| 508130 | 3" | 125 | 33 | 59 | 132 | 0.125 | 10 |
| 508140 | 4" | 145 | 41 | 63 | 151 | 0.145 | 10 |
