Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et/ou ISO 228 (voir les spécificités sur la référence)
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

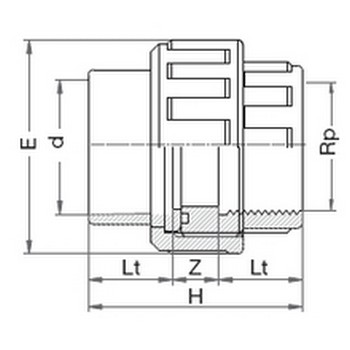

Tableau des dimensions
| Référence | d x Rp | Z | H | Lt | I | e | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 50821603 | 16 x 3/8" | 13 | 39 | 13 | 14 | 34 | 0.023 | 16 |
| 50822005 | 20 x 1/2" | 12 | 46 | 17 | 16 | 42 | 0.039 | 16 |
| 50822507 | 25 x 3/4" | 15 | 51 | 18 | 19 | 52 | 0.063 | 16 |
| 50823210 | 32 x 1" | 17 | 57 | 20 | 22 | 59 | 0.089 | 16 |
| 50824013 | 40 x 1 1/4" | 16 | 66 | 24 | 26 | 72 | 0.142 | 16 |
| 50825015 | 50 x 1 1/2" | 17 | 72 | 24 | 31 | 79 | 0.192 | 16 |
| 50826320 | 63 x 2" | 20 | 92 | 34 | 38 | 96 | 0.318 | 16 |
| 50827525 | 75 x 2 1/2" | 50 | 110 | 29 | 44 | 118 | 0.597 | 10 |
| 50829030 | 90 x 3" | 59 | 125 | 33 | 51 | 132 | 0.73 | 10 |
| 508211040 | 110 x 4" | 63 | 145 | 40 | 61 | 151 | 1.213 | 10 |
