Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

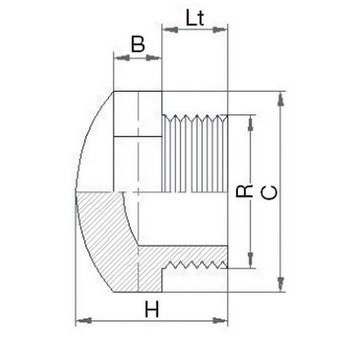

Tableau des dimensions
| Référence | R | Lt | H | B | C | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 517103 | 3/8" | 13 | 25 | 12 | 22 | 0.011 | 16 |
| 517105 | 1/2" | 17 | 30 | 12 | 24 | 0.012 | 16 |
| 517107 | 3/4" | 18 | 32 | 12 | 30 | 0.016 | 16 |
| 517110 | 1" | 20 | 35 | 12 | 36 | 0.033 | 16 |
| 517113 | 1 1/4" | 22 | 43 | 16 | 46 | 0.047 | 16 |
| 517115 | 1 1/2" | 22 | 44 | 16 | 51 | 0.058 | 16 |
| 517120 | 2" | 26 | 48 | 16 | 65 | 0.097 | 16 |
| 517125 | 2 1/2" | 30 | 56 | 20 | 80 | 0.16 | 16 |
| 517130 | 3" | 33 | 61 | 20 | 95 | 0.263 | 16 |
| 517140 | 4" | 40 | 71 | 20 | 120 | 0.425 | 16 |
