Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : polypropylène, copolymère haute qualité
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN 3258, AS 1722Part 1 - 1975.
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

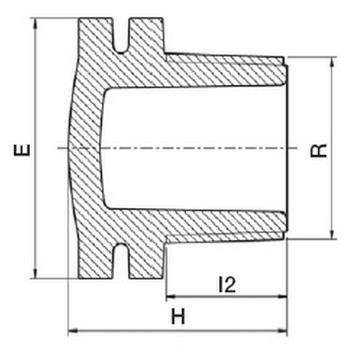

Tableau des dimensions
| Référence | R | H | E | I2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 517703 | 3/8" | 24 | 22 | 13 | 0.005 | 16 |
| 517705 | 1/2" | 29 | 27 | 16 | 0.008 | 16 |
| 517707 | 3/4" | 31 | 32 | 17 | 0.012 | 16 |
| 517710 | 1" | 34 | 36 | 19 | 0.017 | 16 |
| 517713 | 1 1/4" | 38 | 46 | 22 | 0.026 | 16 |
| 517715 | 1 1/2" | 39 | 55 | 22 | 0.038 | 16 |
| 517720 | 2" | 45 | 65 | 26 | 0.06 | 16 |
