Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

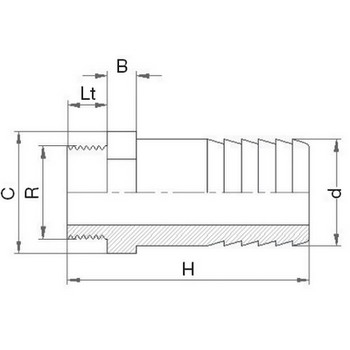

Tableau des dimensions
| Référence | d x R | B | H | e | Lt | C | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 536101 | 12 x 1/4" | 12 | 49 | 12 | 11 | 16 | 0.006 | 16 |
| 536103 | 16 x 3/8" | 12 | 58 | 16 | 13 | 22 | 0.012 | 16 |
| 536105 | 20 x 1/2" | 12 | 64 | 20 | 16 | 26 | 0.018 | 16 |
| 536107 | 25 x 3/4" | 12 | 72 | 25 | 17 | 30 | 0.03 | 16 |
| 536110 | 30 x 1" | 16 | 84 | 30 | 19 | 36 | 0.038 | 16 |
| 536113 | 40 x 1 1/4" | 16 | 91 | 40 | 22 | 46 | 0.07 | 16 |
| 536115 | 50 x 1 1/2" | 16 | 94 | 50 | 22 | 50 | 0.107 | 16 |
| 536120 | 60 x 2" | 16 | 118 | 60 | 26 | 65 | 0.15 | 16 |
| 536125 | 80 x 2 1/2" | 19 | 110 | 80 | 29 | 80 | 0.255 | 16 |
