Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Bague de renfort : acier inox AISI 430
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

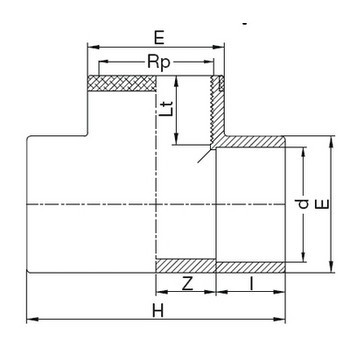

Tableau des dimensions
| Référence | d x Rp | H | I | e | Lt | Z | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 57421603 | 16 x 3/8" | 46 | 14 | 22 | 13 | 9 | 0.018 | 16 |
| 57422005 | 20 x 1/2" | 55 | 16 | 27 | 17 | 11 | 0.027 | 16 |
| 57422507 | 25 x 3/4" | 65 | 19 | 33 | 18 | 14 | 0.045 | 16 |
| 57423210 | 32 x 1" | 78 | 22 | 41 | 20 | 17 | 0.084 | 16 |
| 57424013 | 40 x 1 1/4" | 98 | 26 | 48 | 22 | 21 | 0.129 | 16 |
| 57425015 | 50 x 1 1/2" | 118 | 31 | 62 | 22 | 26 | 0.224 | 16 |
| 57426320 | 63 x 2" | 145 | 38 | 73 | 26 | 33 | 0.425 | 16 |
