Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3 et ISO 2536
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

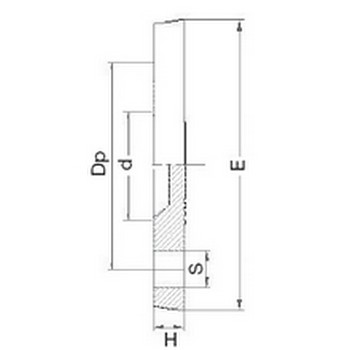

Tableau des dimensions
| Référence | d x DN | H | Nb Boulons | S | Dp | E | Classe de perçage | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| 591032 | 32 x 25 | 14 | 4 | 14 | 85 | 115 | ISO GN 10 / 16 | 0.143 |
| 591040 | 40 x 32 | 15 | 4 | 18 | 100 | 140 | ISO GN 10 / 16 | 0.24 |
| 591050 | 50 x 40 | 16 | 4 | 18 | 110 | 150 | ISO GN 10 / 16 | 0.286 |
| 591063 | 63 x 50 | 18 | 4 | 18 | 125 | 165 | ISO GN 10 / 16 | 0.39 |
| 591075 | 75 x 65 | 19 | 4 | 18 | 145 | 185 | ISO GN 10 / 16 | 0.49 |
| 591090 | 90 x 80 | 20 | 8 | 18 | 160 | 200 | ISO GN 10 / 16 | 0.64 |
| 5910110 | 110 x 100 | 22 | 8 | 18 | 180 | 220 | ISO GN 10 / 16 | 0.786 |
| 5910125 | 125 x 100 | 25 | 8 | 18 | 191 | 230 | ISO GN 10 / 16 | 0.848 |
| 5910140 | 140 x 125 | 28 | 8 | 18 | 211 | 250 | ISO GN 10 / 16 | 1.125 |
| 5910160 | 160 x 150 | 30 | 8 | 22 | 241 | 289 | ISO GN 10 / 16 | 1.743 |
| 5910200 | 200 x 200 | 32 | 8 | 22 | 297 | 340 | ISO GN 10 | 2.7 |
| 5910225 | 225 x 200 | 32 | 8 | 22 | 297 | 340 | ISO GN 10 | 2.95 |
