Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : polypropylène, copolymère haute qualité
- Ecrou : Polypropylène, copolymère haute qualité
- Bague de crampage standard : acétal (POM)
- Joint torique standard : NBR
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

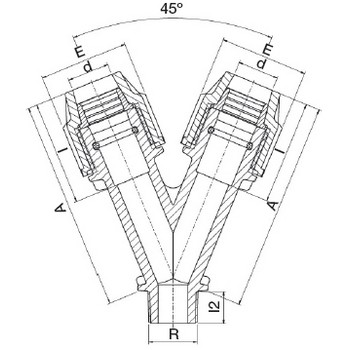

Tableau des dimensions
| Référence | d x d x R | E | A | I | I2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 75501616 | 16 x 16 x 3/4" | 39 | 100 | 50 | 18 | 0.075 | 16 |
| 75502020 | 20 x 20 x 3/4" | 48 | 114 | 57 | 18 | 0.13 | 16 |
| 75502525 | 25 x 25 x 3/4" | 54 | 125 | 58 | 18 | 0.154 | 16 |
