Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 SDR11
- Bride : Polypropylène renforcé fibres de verre
- Boulonnerie : Acier Inox
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

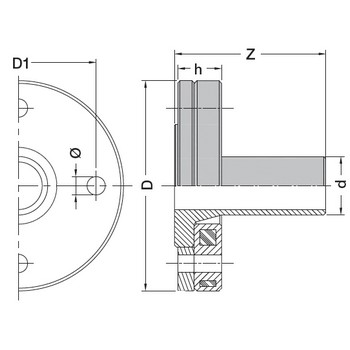

Tableau des dimensions
| Référence | d | DN | D | D1 | h | Z | Ø | Nb Boulons | D Boulons | Classe de perçage | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9022140 | 140 | 125 | 252 | 210 | 48 | 156 | 18 | 8 | M16 | ISO GN 10/16 | 4.52 |
| 9022160 | 160 | 150 | 285 | 240 | 53 | 159 | 22 | 8 | M20 | ISO GN 10/16 | 5.98 |
| 9022180 | 180 | 150 | 285 | 240 | 53 | 196 | 22 | 8 | M20 | ISO GN 10/16 | 6.1 |
| 9022200 | 200 | 200 | 340 | 295 | 58 | 182 | 22 | 8 | M20 | ISO GN 10 | 8.5 |
| 9022225 | 225 | 200 | 340 | 295 | 58 | 219 | 22 | 8 | M20 | ISO GN 10 | 9.35 |
| 9022250 | 250 | 250 | 395 | 350 | 64 | 205 | 22 | 12 | M20 | ISO GN 10 | 13.2 |
| 9022280 | 280 | 250 | 395 | 350 | 64 | 235 | 22 | 12 | M20 | ISO GN 10 | 12.83 |
| 9022315 | 315 | 300 | 445 | 400 | 68 | 275 | 22 | 12 | M20 | ISO GN 10 | 19.4 |
