Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

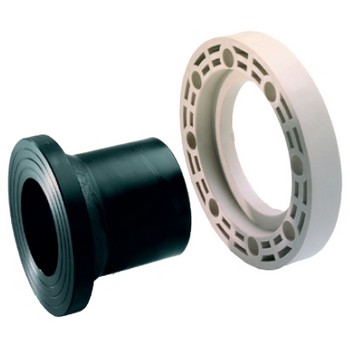

Description
Matière
- Corps : Polyéthylène noir PE 100 SDR11
- Bride : Polypropylène renforcé fibres de verre
- Boulonnerie : Acier Inox
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

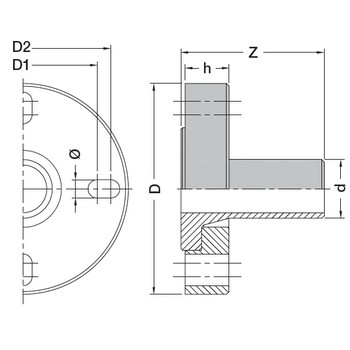

Tableau des dimensions
| Référence | d | DN | D | D1 | D2 | h | Z | Ø | Nb Boulons | D Boulons | Classe de perçage | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9022040 | 40 | 32-40 | 150 | 100 | 110 | 24 | 87 | 18 | 4 | M16 | ISO GN 10/16 | 1.45 |
| 9022050 | 50 | 40-50 | 165 | 110 | 125 | 28 | 95 | 18 | 4 | M16 | ISO GN 10/16 | 1.6 |
| 9022063 | 63 | 50-60-65 | 183 | 125 | 145 | 30 | 120 | 18 | 4 | M16 | ISO GN 10/16 | 1.8 |
| 9022075 | 75 | 60-65-80 | 198 | 135 | 160 | 33 | 130 | 18 | 8 | M16 | ISO GN 10/16 | 3.1 |
| 9022090 | 90 | 80 | 198 | 160 | - | 33 | 140 | 18 | 8 | M16 | ISO GN 10/16 | 3.2 |
| 9022110 | 110 | 100 | 219 | 180 | - | 35 | 124 | 18 | 8 | M16 | ISO GN 10/16 | 3.3 |
| 9022125 | 125 | 100 | 220 | 180 | - | 35 | 167 | 18 | 8 | M16 | ISO GN 10/16 | 3.6 |
