Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

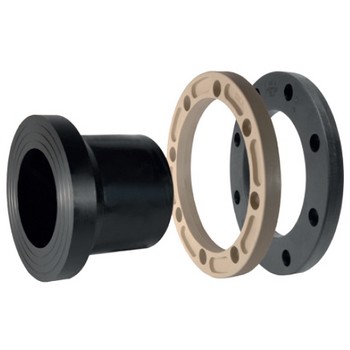

Description
Matière
- Corps : Polyéthylène noir PE 100
- Bride : Polypropylène renforcé fibres de verre
- Boulonnerie : Acier galvanisé
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

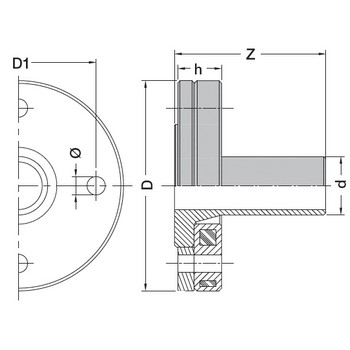

Tableau des dimensions
| Référence | d | DN | D | D1 | h | Z | Ø | Nb Boulons | D Boulons | Classe de perçage | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9023200 | 200 | 200 | 340 | 295 | 58 | 182 | 22 | 12 | M20 | ISO GN 16 | 26.97 |
| 9023225 | 225 | 200 | 340 | 295 | 58 | 219 | 22 | 12 | M20 | ISO GN 16 | 26.97 |
| 9023280 | 280 | 250 | 419 | 355 | 66 | 235 | 26 | 12 | M24 | ISO GN 16 | 31.41 |
| 9023250 | 250 | 250 | 419 | 355 | 66 | 205 | 26 | 12 | M24 | ISO GN 16 | 26.97 |
| 9023315 | 315 | 300 | 478 | 410 | 68 | 68 | 26 | 12 | M24 | ISO GN 16 | 31.41 |
