Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

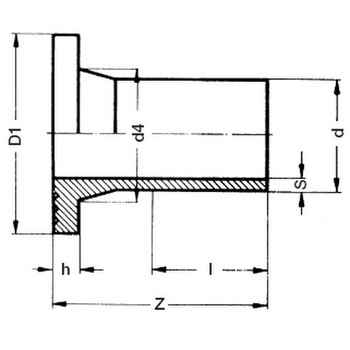

Tableau des dimensions
| Référence | d | S | h | D1 | d4 | Z | l | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 9027040 | 40 | 2.3 | 11 | 78 | 50 | 90 | 65 | 10 |
| 9027050 | 50 | - | 12 | 88 | 61 | 91 | 64 | 10 |
| 9027063 | 63 | 3.8 | 14 | 102 | 75 | 122 | 66 | 10 |
| 9027075 | 75 | 4.5 | 18 | 122 | 89 | 130 | 78 | 10 |
| 9027090 | 90 | 5.4 | 18 | 138 | 105 | 142 | 84 | 10 |
| 9027110 | 110 | 6.6 | 18 | 158 | 125 | 155 | 105 | 10 |
| 9027125 | 125 | 7.4 | 18 | 158 | 132 | 172 | 106 | 10 |
| 9027140 | 140 | 8.3 | 18 | 188 | 155 | 172 | 109 | 10 |
| 9027160 | 160 | 9.5 | 18 | 212 | 175 | 182 | 110 | 10 |
| 9027180 | 180 | 10.7 | 20 | 212 | 175 | 182 | 110 | 10 |
| 9027200 | 200 | 11.9 | 24 | 268 | 232 | 205 | 135 | 10 |
| 9027225 | 225 | 13.4 | 24 | 268 | 235 | 213 | 145 | 10 |
| 9027250 | 250 | 14.8 | 25 | 320 | 285 | 235 | 156 | 10 |
| 9027280 | 280 | 16.6 | 25 | 320 | 291 | 255 | 160 | 10 |
| 9027315 | 315 | 18.7 | 25 | 370 | 335 | 257 | 172 | 10 |
| 9027355 | 355 | 21.1 | 30 | 430 | 373 | 280 | 182 | 10 |
| 9027400 | 400 | 23.7 | 33 | 482 | 427 | 315 | 192 | 10 |
| 9027450 | 450 | 26.7 | 46 | 585 | 514 | 300 | 220 | 10 |
| 9027500 | 500 | 29.7 | 46 | 585 | 530 | 300 | 234 | 10 |
| 9027630 | 630 | 37.4 | 50 | 685 | 645 | 300 | 270 | 10 |
