Domaines d'application

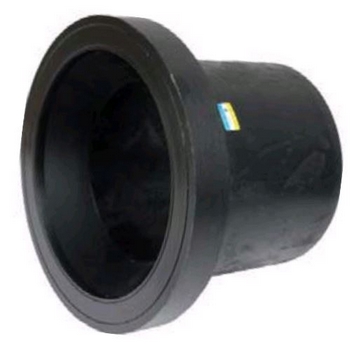

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 / J: Portée du joint
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)
Tableau des dimensions
| Référence | d | s | Z | L | D2 | D1 | h | Alpha° | J | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9037063 | 63 | 3.8 | 121 | 78 | 75 | 102 | 14 | 30 | 23.5 | 0.177 | 10 |
| 9037075 | 75 | 4.5 | 125 | 85.5 | 89 | 122 | 16 | 30 | 26 | 0.268 | 10 |
| 9037090 | 90 | 5.4 | 140 | 100 | 105 | 138 | 17 | 30 | 26.5 | 0.37 | 10 |
| 9037110 | 110 | 6.6 | 158 | 113 | 125 | 158 | 18 | 30 | 29 | 0.546 | 10 |
| 9037125 | 125 | 7.4 | 167 | 125 | 132 | 158 | 18 | 30 | 26.5 | 0.625 | 10 |
| 9037140 | 140 | 8.3 | 178.5 | 127 | 155 | 188 | 18 | 30 | 31.5 | 0.894 | 10 |
| 9037160 | 160 | 9.5 | 196.5 | 148 | 175 | 212 | 18 | 30 | 31 | 1.22 | 10 |
| 9037180 | 180 | 10.7 | 210 | 163.5 | 183 | 212 | 20 | 30 | 28.5 | 1.392 | 10 |
| 9037200 | 200 | 11.9 | 208.5 | 143 | 232 | 268 | 24 | 30 | 29 | 2.1 | 10 |
| 9037225 | 225 | 13.4 | 208.5 | 154 | 235 | 268 | 24 | 30 | 29 | 2.25 | 10 |
| 9037250 | 250 | 14.8 | 202 | 132 | 285 | 320 | 25 | 25 | 32.5 | 3.2 | 10 |
| 9037280 | 280 | 16.6 | 218 | 145 | 288 | 320 | 25 | 25 | 32.5 | 3.68 | 10 |
| 9037315 | 315 | 18.7 | 217 | 154 | 335 | 370 | 25 | 25 | 32.5 | 4.68 | 10 |
