Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

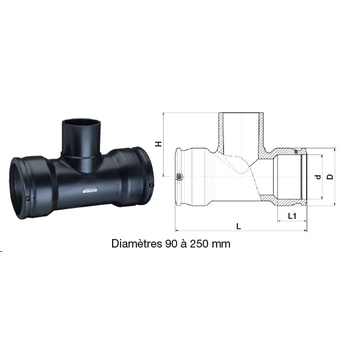

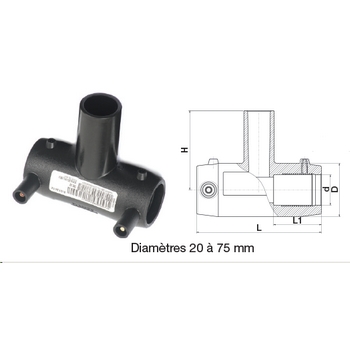

Tableau des dimensions
| Référence | d | L | D | L1 | H | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 49044020 | 20 | 96 | 33 | 37 | 60 | 7,4 à 11 | 0.063 | 16 |
| 49044025 | 25 | 103 | 44 | 43 | 66 | 7,4 à 11 | 0.109 | 16 |
| 49044032 | 32 | 104 | 44 | 39 | 74 | 7,4 à 11 | 0.099 | 16 |
| 49044040 | 40 | 120 | 56 | 43 | 90 | 7,4 à 17,6 | 0.176 | 16 |
| 49044050 | 50 | 139 | 68 | 48 | 102 | 7,4 à 17,6 | 0.27 | 16 |
| 49044063 | 63 | 167 | 82 | 58 | 119 | 7,4 à 17,6 | 0.434 | 16 |
| 49044075 | 75 | 196 | 96 | 63 | 129 | 7,4 à 17,6 | 0.63 | 16 |
| 49044090 | 90 | 294 | 113 | 71 | 137 | 7,4 à 17,6 | 1.09 | 16 |
| 49044110 | 110 | 326 | 143 | 71 | 160 | 7,4 à 17,6 | 1.965 | 16 |
| 49044125 | 125 | 382 | 165 | 86 | 177 | 7,4 à 17,6 | 2.95 | 16 |
| 49044160 | 160 | 396 | 209 | 97 | 222 | 7,4 à 17,6 | 4.7 | 16 |
| 49044180 | 180 | 422 | 245 | 106 | 250 | 7,4 à 17,6 | 7.24 | 16 |
| 49044200 | 200 | 451 | 261 | 114 | 265 | 7,4 à 17,6 | 8.84 | 16 |
| 49044225 | 225 | 494 | 293 | 122 | 290 | 7,4 à 17,6 | 12.2 | 16 |
| 49044250 | 250 | 538 | 326 | 129 | 315 | 7,4 à 17,6 | 16.6 | 16 |
