Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

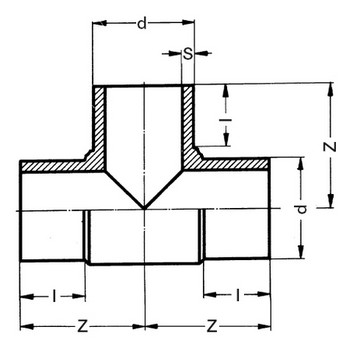

Tableau des dimensions
| Référence | d | S | I | Z | PN à 20°C |
|---|---|---|---|---|---|
| 9047063 | 63 | 3.8 | 67 | 114 | 10 |
| 9047075 | 75 | 4.5 | 73 | 121 | 10 |
| 9047090 | 90 | 5.4 | 82 | 153 | 10 |
| 9047110 | 110 | 6.6 | 98 | 172 | 10 |
| 9047125 | 125 | 7.4 | 102 | 180 | 10 |
| 9047140 | 140 | 8.3 | 105 | 195 | 10 |
| 9047160 | 160 | 9.5 | 124 | 225 | 10 |
| 9047180 | 180 | 10.7 | 117 | 233 | 10 |
| 9047200 | 200 | 11.9 | 127 | 253 | 10 |
| 9047225 | 225 | 13.4 | 136 | 275 | 10 |
| 9047250 | 250 | 14.8 | 149 | 304 | 10 |
| 9047280 | 280 | 16.6 | 160 | 346 | 10 |
| 9047315 | 315 | 18.7 | 175 | 384 | 10 |
| 9047355 | 355 | 21.1 | 165 | 410 | 10 |
| 9047400 | 400 | 23.7 | 202 | 476 | 10 |
| 9047450 | 450 | 26.7 | 202 | 476 | 10 |
| 9047500 | 500 | 29.7 | 225 | 525 | 10 |
