Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

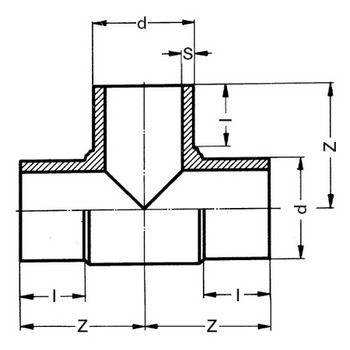

Tableau des dimensions
| Référence | d | S | I | Z | PN à 20°C |
|---|---|---|---|---|---|
| 9048020 | 20 | - | 20 | 82 | 16 |
| 9048025 | 25 | 2.3 | 41 | 62 | 16 |
| 9048032 | 32 | 3 | 51 | 75 | 16 |
| 9048040 | 40 | 3.7 | 55 | 82 | 16 |
| 9048050 | 50 | 4.6 | 61 | 95 | 16 |
| 9048063 | 63 | 5.8 | 67 | 114 | 16 |
| 9048075 | 75 | 6.9 | 73 | 121 | 16 |
| 9048090 | 90 | 8.2 | 82 | 153 | 16 |
| 9048110 | 110 | 10 | 98 | 172 | 16 |
| 9048125 | 125 | 11.4 | 102 | 180 | 16 |
| 9048140 | 140 | 12.7 | 105 | 195 | 16 |
| 9048160 | 160 | 14.6 | 124 | 225 | 16 |
| 9048180 | 180 | 16.4 | 117 | 233 | 16 |
| 9048200 | 200 | 18.2 | 127 | 253 | 16 |
| 9048225 | 225 | 20.5 | 136 | 275 | 16 |
| 9048250 | 250 | 22.7 | 149 | 304 | 16 |
| 9048280 | 280 | 25.4 | 160 | 346 | 16 |
| 9048315 | 315 | 28.6 | 175 | 384 | 16 |
| 9048355 | 355 | 32.2 | 165 | 410 | 16 |
| 9048400 | 400 | 36.3 | 202 | 476 | 16 |
| 9048450 | 450 | 40.9 | 202 | 476 | 16 |
| 9048500 | 500 | 45.4 | 225 | 525 | 16 |
