Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

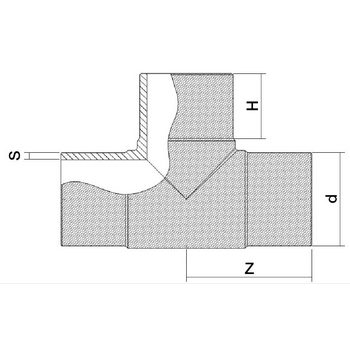

Tableau des dimensions
| Référence | d | H | Z | S | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 9049025 | 25 | 40 | 117 | 3.5 | 0.04 | 25 |
| 9049032 | 32 | 60 | 82 | 4.4 | 0.1 | 25 |
| 9049040 | 40 | 59 | 84 | 5.5 | 0.15 | 25 |
| 9049050 | 50 | 60 | 89 | 6.9 | 0.245 | 25 |
| 9049063 | 63 | 67 | 103 | 8.6 | 0.455 | 25 |
| 9049075 | 75 | 74 | 126 | 10.3 | 0.75 | 25 |
| 9049090 | 90 | 80 | 135 | 12.3 | 1.17 | 25 |
| 9049110 | 110 | 95 | 162 | 15.1 | 2.115 | 25 |
| 9049125 | 125 | 90 | 160 | 17.1 | 2.65 | 25 |
| 9049140 | 140 | 95 | 173 | 19.2 | 3.5 | 25 |
| 9049160 | 160 | 106 | 200 | 21.9 | 5.15 | 25 |
| 9049180 | 180 | 133.5 | 257 | 24.6 | - | 25 |
| 9049200 | 200 | 114 | 245 | 27.4 | - | 25 |
| 9049225 | 225 | 146 | 270 | 30.8 | - | 25 |
| 9049250 | 250 | 148 | 310 | 34.2 | - | 25 |
| 9049280 | 280 | 160 | 347 | 38.3 | - | 25 |
| 9049315 | 315 | 170 | 375 | 43.1 | - | 25 |
