Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

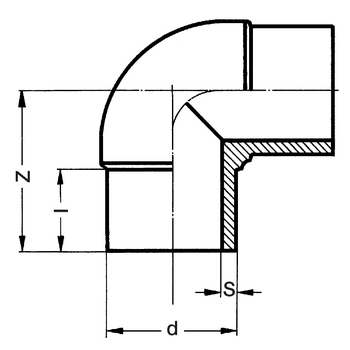

Tableau des dimensions
| Référence | d | S | I | Z | PN à 20°C |
|---|---|---|---|---|---|
| 9057063 | 63 | 3.8 | 67 | 115 | 10 |
| 9057075 | 75 | 4.5 | 78 | 128 | 10 |
| 9057090 | 90 | 5.4 | 78 | 141 | 10 |
| 9057110 | 110 | 6.6 | 85 | 157 | 10 |
| 9057125 | 125 | 7.4 | 100 | 170 | 10 |
| 9057140 | 140 | 8.3 | 105 | 198 | 10 |
| 9057160 | 160 | 9.5 | 117 | 220 | 10 |
| 9057180 | 180 | 10.7 | 114 | 221 | 10 |
| 9057200 | 200 | 11.9 | 126 | 249 | 10 |
| 9057225 | 225 | 13.4 | 135 | 269 | 10 |
| 9057250 | 250 | 14.8 | 148 | 307 | 10 |
| 9057280 | 280 | 16.6 | 156 | 332 | 10 |
| 9057315 | 315 | 18.7 | 170 | 359 | 10 |
| 9057355 | 355 | 21.1 | 172 | 421 | 10 |
| 9057400 | 400 | 23.7 | 187 | 469 | 10 |
| 9057450 | 450 | 26.7 | 202 | 522 | 10 |
| 9057500 | 500 | 29.7 | 222 | 576 | 10 |
