Domaines d'application

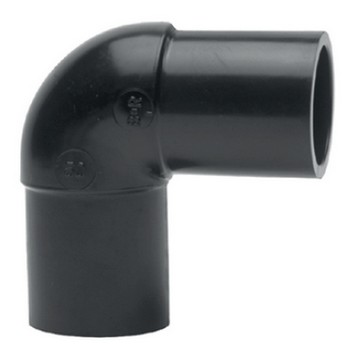

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100;
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)
Tableau des dimensions
| Référence | d | S | I | Z | PN à 20°C |
|---|---|---|---|---|---|
| 9058020 | 20 | - | - | - | 16 |
| 9058025 | 25 | 2.3 | 42 | 63 | 16 |
| 9058032 | 32 | 3 | 47 | 72 | 16 |
| 9058040 | 40 | 3.7 | 44 | 69 | 16 |
| 9058050 | 50 | 4.6 | 61 | 95 | 16 |
| 9058063 | 63 | 5.8 | 67 | 115 | 16 |
| 9058075 | 75 | 6.9 | 78 | 128 | 16 |
| 9058090 | 90 | 8.2 | 78 | 141 | 16 |
| 9058110 | 110 | 10 | 85 | 157 | 16 |
| 9058125 | 125 | 11.4 | 100 | 170 | 16 |
| 9058140 | 140 | 12.7 | 105 | 198 | 16 |
| 9058160 | 160 | 14.6 | 117 | 220 | 16 |
| 9058180 | 180 | 16.4 | 114 | 221 | 16 |
| 9058200 | 200 | 18.2 | 126 | 249 | 16 |
| 9058225 | 225 | 20.5 | 135 | 269 | 16 |
| 9058250 | 250 | 22.7 | 148 | 307 | 16 |
| 9058280 | 280 | 25.4 | 156 | 335 | 16 |
| 9058315 | 315 | 28.6 | 170 | 359 | 16 |
| 9058355 | 355 | 32.2 | 172 | 421 | 16 |
| 9058400 | 400 | 36.3 | 187 | 469 | 16 |
| 9058450 | 450 | 40.9 | 202 | 522 | 16 |
| 9058500 | 500 | 45.4 | 222 | 576 | 16 |
