Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

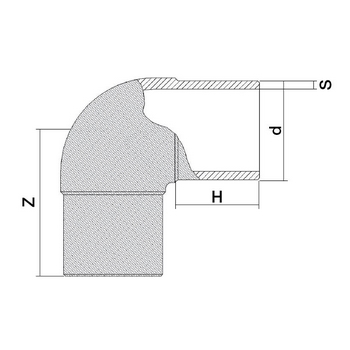

Tableau des dimensions
| Référence | d | H | Z | S | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 9059032 | 32 | 59 | 89 | 4.4 | 0.065 | 25 |
| 9059040 | 40 | 59 | 85 | 5.5 | 0.1 | 25 |
| 9059050 | 50 | 60 | 89 | 6.9 | 0.175 | 25 |
| 9059063 | 63 | 68 | 80 | 8.6 | 0.295 | 25 |
| 9059075 | 75 | 80 | 114 | 10.3 | 0.54 | 25 |
| 9059090 | 90 | 81 | 130 | 12.3 | 0.88 | 25 |
| 9059110 | 110 | 85 | 146 | 15.1 | 1.44 | 25 |
| 9059125 | 125 | 89 | 159 | 17.1 | 1.8 | 25 |
| 9059140 | 140 | 95 | 172 | 18.9 | 2.5 | 25 |
| 9059160 | 160 | 115 | 225 | 21.9 | 4.1 | 25 |
| 9059180 | 180 | 120 | 225 | 24.6 | 10.17 | 25 |
| 9059200 | 200 | 117 | 219 | 27.4 | 12.58 | 25 |
| 9059225 | 225 | 120 | 238 | 30.8 | 15.91 | 25 |
| 9059250 | 250 | 175 | 304 | 34.2 | 19.64 | 25 |
| 9059280 | 280 | 197 | 340 | 38.3 | 24.63 | 25 |
| 9059315 | 315 | 210 | 370 | 43.1 | 46.74 | 25 |
| 9059355 | 355 | 169 | 378 | 48.5 | - | 25 |
