Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

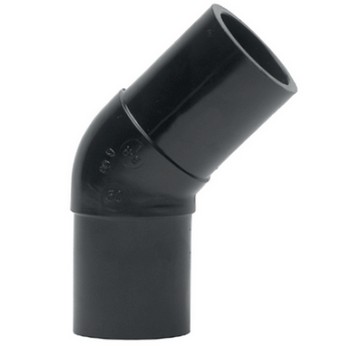

Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

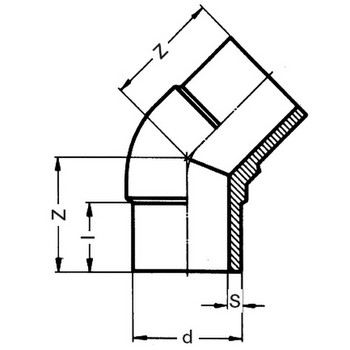

Tableau des dimensions
| Référence | d | S | I | Z | PN à 20°C |
|---|---|---|---|---|---|
| 9067075 | 75 | 4.5 | 76 | 98 | 10 |
| 9067090 | 90 | 5.4 | 84 | 120 | 10 |
| 9067110 | 110 | 6.6 | 89 | 130 | 10 |
| 9067125 | 125 | 7.4 | 100 | 127 | 10 |
| 9067140 | 140 | 8.3 | 104 | 154 | 10 |
| 9067160 | 160 | 9.5 | 111 | 168 | 10 |
| 9067180 | 180 | 10.7 | 118 | 185 | 10 |
| 9067200 | 200 | 11.9 | 127 | 202 | 10 |
| 9067225 | 225 | 13.4 | 135 | 232 | 10 |
| 9067250 | 250 | 14.8 | 141 | 233 | 10 |
| 9067280 | 280 | 16.6 | 145 | 242 | 10 |
| 9067315 | 315 | 18.7 | 165 | 265 | 10 |
| 9067355 | 355 | 21.1 | 172 | 317 | 10 |
| 9067400 | 400 | 23.7 | 187 | 346 | 10 |
| 9067450 | 450 | 26.7 | 202 | 375 | 10 |
| 9067500 | 500 | 29.7 | 222 | 409 | 10 |
