Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

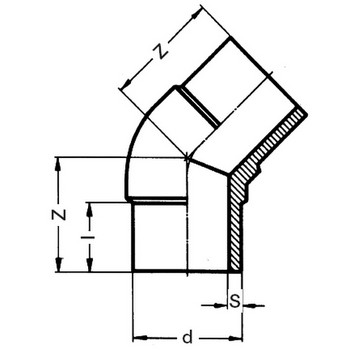

Tableau des dimensions
| Référence | d | S | I | Z | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|
| 9068025 | 25 | 2.3 | 35 | 41 | 16 | 0.02 |
| 9068032 | 32 | 3 | 40 | 48 | 16 | - |
| 9068040 | 40 | 3.7 | 44 | 58 | 16 | - |
| 9068050 | 50 | 4.6 | 54 | 74 | 16 | - |
| 9068063 | 63 | 5.8 | 70 | 82 | 16 | - |
| 9068075 | 75 | 6.9 | 76 | 98 | 16 | - |
| 9068090 | 90 | 8.2 | 84 | 120 | 16 | - |
| 9068110 | 110 | 10 | 89 | 130 | 16 | - |
| 9068125 | 125 | 11.4 | 100 | 145 | 16 | - |
| 9068140 | 140 | 12.7 | 104 | 154 | 16 | - |
| 9068160 | 160 | 14.6 | 111 | 168 | 16 | - |
| 9068180 | 180 | 16.4 | 118 | 185 | 16 | - |
| 9068200 | 200 | 18.2 | 127 | 202 | 16 | - |
| 9068225 | 225 | 20.5 | 135 | 232 | 16 | - |
| 9068250 | 250 | 22.7 | 141 | 233 | 16 | - |
| 9068280 | 280 | 25.4 | 145 | 242 | 16 | - |
| 9068315 | 315 | 28.6 | 165 | 265 | 16 | - |
| 9068355 | 355 | 32.2 | 172 | 317 | 16 | - |
| 9068400 | 400 | 36.6 | 187 | 346 | 16 | - |
| 9068450 | 450 | 40.9 | 202 | 375 | 16 | - |
| 9068500 | 500 | 45.4 | 222 | 409 | 16 | - |
