Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

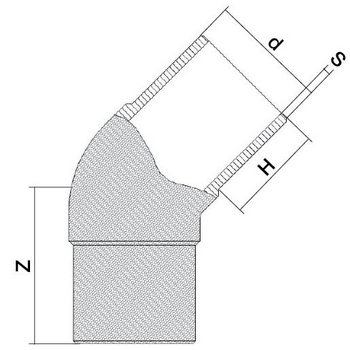

Tableau des dimensions
| Référence | d | H | Z | S | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 9069032 | 32 | 50 | 64 | 4.4 | 0.05 | 25 |
| 9069040 | 40 | 59 | 71 | 5.5 | 0.1 | 25 |
| 9069050 | 50 | 60 | 74 | 6.9 | 0.15 | 25 |
| 9069063 | 63 | 68 | 85 | 8.6 | 0.255 | 25 |
| 9069075 | 75 | 73 | 92 | 10.3 | 0.4 | 25 |
| 9069090 | 90 | 83 | 106 | 12.3 | 0.64 | 25 |
| 9069110 | 110 | 84 | 112 | 15.1 | 1 | 25 |
| 9069125 | 125 | 89 | 125 | 17.1 | 1.5 | 25 |
| 9069140 | 140 | 92 | 128 | 19.2 | 1.95 | 25 |
| 9069160 | 160 | 100 | 142 | 21.9 | 2.8 | 25 |
| 9069180 | 180 | 131 | 176 | 24.6 | 6.57 | 25 |
| 9069200 | 200 | 122 | 172 | 27.4 | 9.43 | 25 |
| 9069225 | 225 | 125 | 182 | 30.8 | 11.92 | 25 |
| 9069250 | 250 | 158 | 217 | 34.2 | 14.73 | 25 |
| 9069280 | 280 | 168 | 238 | 38.3 | 18.47 | 25 |
| 9069315 | 315 | 177 | 251 | 43.1 | 35.06 | 25 |
