Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

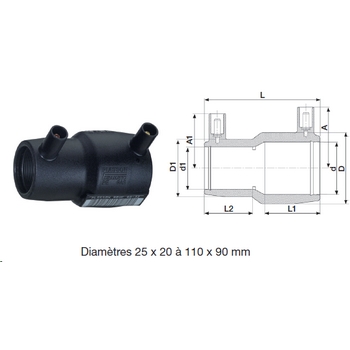

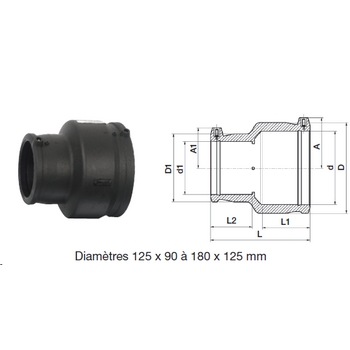

Tableau des dimensions
| Référence | d x d1 | L | D | D1 | A | A1 | L1 | L2 | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 49114025020 | 25 x 20 | 71 | 36 | 36 | 39 | 39 | 35 | 35 | 7,4 à 11 | 0.064 | 16 |
| 49114032020 | 32 x 20 | 81 | 45 | 32 | 43 | 37 | 39 | 35 | 7,4 à 11 | 0.055 | 16 |
| 49114032025 | 32 x 25 | 81 | 44 | 36 | 43 | 40 | 39 | 35 | 7,4 à 11 | 0.055 | 16 |
| 49114040025 | 40 x 25 | 90 | 56 | 36 | 47 | 38 | 44 | 40 | 7,4 à 11 | 0.093 | 16 |
| 49114040032 | 40 x 32 | 90 | 56 | 44 | 47 | 43 | 44 | 40 | 7,4 à 11 | 0.123 | 16 |
| 49114050025 | 50 x 25 | 100 | 68 | 36 | 52 | 41 | 49 | 41 | 7,4 à 11 | 0.136 | 16 |
| 49114050032 | 50 x 32 | 100 | 68 | 44 | 52 | 45 | 49 | 40 | 7,4 à 17,6 | 0.123 | 16 |
| 49114050040 | 50 x 40 | 100 | 68 | 56 | 52 | 48 | 49 | 44 | 7,4 à 17,6 | 0.136 | 16 |
| 49114063032 | 63 x 32 | 119 | 82 | 44 | 59 | 45 | 57 | 40 | 7,4 à 17,6 | 0.225 | 16 |
| 49114063040 | 63 x 40 | 119 | 82 | 56 | 59 | 49 | 57 | 44 | 7,4 à 17,6 | 0.192 | 16 |
| 49114063050 | 63 x 50 | 119 | 82 | 68 | 59 | 54 | 57 | 49 | 7,4 à 17,6 | 0.225 | 16 |
| 49114075063 | 75 x 63 | 126 | 98 | 82 | 66 | 59 | 66 | 57 | 7,4 à 17,6 | 0.31 | 16 |
| 49114090050 | 90 x 50 | 143 | 117 | 68 | 78 | 53 | 71 | 49 | 7,4 à 13,6 | 0.43 | 16 |
| 49114090063 | 90 x 63 | 143 | 117 | 82 | 78 | 61 | 71 | 57 | 7,4 à 13,6 | 0.44 | 16 |
| 49114090075 | 90 x 75 | 143 | 117 | 98 | 78 | 67 | 71 | 61 | 7,4 à 17,6 | 0.486 | 16 |
| 49114110063 | 110 x 63 | 161 | 140 | 98 | 84 | 61 | 78 | 57 | 7,4 à 17,6 | 0.627 | 16 |
| 49114110075 | 110 x 75 | 159 | 140 | 98 | 83 | 66 | 80 | 62 | 7.4 à 17.6 | - | 16 |
| 49114110090 | 110 x 90 | 161 | 140 | 117 | 83 | 73 | 78 | 72 | 7,4 à 17,6 | 0.695 | 16 |
| 49114125090 | 125 x 90 | 171 | 156 | 117 | 88 | 70 | 85 | 72 | 7,4 à 17,6 | 1.019 | 16 |
| 49114125110 | 125 x 110 | 171 | 156 | 140 | 88 | 80 | 85 | 78 | 7,4 à 17,6 | 1.025 | 16 |
| 49114160090 | 160 x 90 | 193 | 200 | 117 | 105 | 69 | 94 | 72 | 7,4 à 17,6 | 1.44 | 16 |
| 49114160110 | 160 x 110 | 193 | 200 | 140 | 105 | 80 | 94 | 81 | 7,4 à 17,6 | 1.52 | 16 |
| 49114160125 | 160 x 125 | 195 | 200 | 157 | 105 | 89 | 94 | 85 | 7,4 à 17,6 | 1.57 | 16 |
| 49114180125 | 180 x 125 | 212 | 224 | 157 | 116 | 87 | 103 | 85 | 7,4 à 17,6 | 2.124 | 16 |
