Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

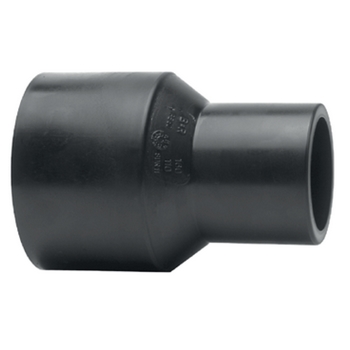

Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

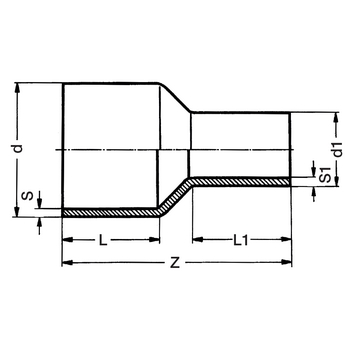

Tableau des dimensions
| Référence | d x d1 | S | S1 | Z | L | L1 | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9117063032 | 63 x 32 | 3.8 | 2.4 | 134 | 64 | 63 | 10 |
| 9117063040 | 63 x 40 | 3.8 | 3 | 139 | 68 | 52 | 10 |
| 9117063050 | 63 x 50 | 3.8 | 3 | 132 | 63 | 57 | 10 |
| 9117075040 | 75 x 40 | 4.5 | 3.7 | 172 | 76 | 55 | 10 |
| 9117075050 | 75 x 50 | 6.9 | 4.6 | 172 | 76 | 61 | 10 |
| 9117075063 | 75 x 63 | 4.5 | 5.8 | 172 | 62 | 44 | 10 |
| 9117090050 | 90 x 50 | 5.4 | 4.6 | 175 | 85 | 60 | 10 |
| 9117090063 | 90 x 63 | 5.4 | 5.8 | 178 | 85 | 71 | 10 |
| 9117090075 | 90 x 75 | 5.4 | 4.5 | 181 | 85 | 80 | 10 |
| 9117110050 | 110 x 50 | 6.4 | 2.9 | 176 | 84 | 59 | 10 |
| 9117110063 | 110 x 63 | 6.6 | 5.8 | 212 | 95 | 70 | 10 |
| 9117110075 | 110 x 75 | 6.6 | 4.5 | 215 | 95 | 79 | 10 |
| 9117110090 | 110 x 90 | 6.6 | 5.4 | 215 | 95 | 88 | 10 |
| 9117125063 | 125 x 63 | 7.4 | 5.8 | 226 | 99 | 66 | 10 |
| 9117125075 | 125 x 75 | 7.4 | 4.5 | 227 | 100 | 75 | 10 |
| 9117125090 | 125 x 90 | 7.4 | 5.4 | 225 | 100 | 74 | 10 |
| 9117125110 | 125 x 110 | 7.4 | 6.6 | 228 | 100 | 80 | 10 |
| 9117140075 | 140 x 75 | 8.3 | 4.5 | 246 | 116 | 72 | 10 |
| 9117140090 | 140 x 90 | 8.3 | 5.4 | 248 | 116 | 85 | 10 |
| 9117140110 | 140 x 110 | 7.4 | 6.6 | 250 | 105 | 95 | 10 |
| 9117140125 | 140 x 125 | 8.3 | 7.4 | 253 | 105 | 105 | 10 |
| 9117160090 | 160 x 90 | 9.5 | 5.4 | 260 | 111 | 84 | 10 |
| 9117160110 | 160 x 110 | 9.5 | 6.6 | 260 | 112 | 94 | 10 |
| 9117160125 | 160 x 125 | 9.5 | 7.4 | 260 | 111 | 98 | 10 |
| 9117160140 | 160 x 140 | 9.5 | 8.3 | 260 | 111 | 105 | 10 |
| 9117180125 | 180 x 125 | 10.7 | 7.4 | 275 | 116 | 105 | 10 |
| 9117180140 | 180 x 140 | 10.6 | 8.2 | 223 | 105 | 96 | 10 |
| 9117180160 | 180 x 160 | 10.7 | 9.5 | 275 | 117 | 110 | 10 |
| 9117200125 | 200 x 125 | 11.9 | 7.4 | 281 | 124 | 110 | 10 |
| 9117200140 | 200 x 140 | 11.9 | 8.3 | 230 | 117 | 95 | 10 |
| 9117200160 | 200 x 160 | 11.9 | 9.5 | 278 | 124 | 110 | 10 |
| 9117200180 | 200 x 180 | 11.9 | 10.7 | 236 | 117 | 109 | 10 |
| 9117225090 | 225 x 90 | 7.4 | 5.3 | 298 | 121 | 89 | 10 |
| 9117225110 | 225 x 110 | 13.4 | 6.6 | 311 | 132 | 90 | 10 |
| 9117225125 | 225 x 125 | 13.4 | 7.4 | 298 | 133 | 100 | 10 |
| 9117225140 | 225 x 140 | 13.4 | 8.3 | 272 | 131 | 100 | 10 |
| 9117225160 | 225 x 160 | 13.4 | 9.5 | 310 | 132 | 110 | 10 |
| 9117225180 | 225 x 180 | 13.4 | 10.7 | 285 | 132 | 125 | 10 |
| 9117225200 | 225 x 200 | 13.4 | 11.9 | 277 | 132 | 130 | 10 |
| 9117250160 | 250 x 160 | 14.8 | 9.5 | 338 | 140 | 110 | 10 |
| 9117250180 | 250 x 180 | 14.8 | 10.7 | 338 | 140 | 120 | 10 |
| 9117250200 | 250 x 200 | 14.8 | 11.9 | 335 | 140 | 125 | 10 |
| 9117250225 | 250 x 225 | 14.8 | 13.4 | 335 | 140 | 125 | 10 |
| 9117280180 | 280 x 180 | 16.6 | 10.7 | 357 | 150 | 120 | 10 |
| 9117280200 | 280 x 200 | 16.6 | 11.9 | 357 | 150 | 125 | 10 |
| 9117280225 | 280 x 225 | 16.6 | 13.4 | 357 | 150 | 132 | 10 |
| 9117280250 | 280 x 250 | 16.6 | 14.8 | 355 | 150 | 145 | 10 |
| 9117315200 | 315 x 200 | 18.7 | 11.9 | 375 | 160 | 150 | 10 |
| 9117315225 | 315 x 225 | 18.7 | 13.4 | 392 | 160 | 142 | 10 |
| 9117315250 | 315 x 250 | 18.7 | 14.8 | 392 | 160 | 145 | 10 |
| 9117315280 | 315 x 280 | 18.7 | 16.6 | 392 | 160 | 157 | 10 |
| 9117355250 | 355 x 250 | 21.1 | 14.8 | 426 | 175 | 145 | 10 |
| 9117355280 | 355 x 280 | 21.1 | 16.6 | 426 | 170 | 155 | 10 |
| 9117355315 | 355 x 315 | 21.1 | 18.7 | 426 | 175 | 170 | 10 |
| 9117400280 | 400 x 280 | 23.7 | 16.6 | 465 | 190 | 155 | 10 |
| 9117400315 | 400 x 315 | 23.7 | 18.7 | 460 | 190 | 165 | 10 |
| 9117400355 | 400 x 355 | 23.7 | 21.1 | 463 | 190 | 185 | 10 |
| 9117450315 | 450 x 315 | 26.7 | 18.7 | 480 | 202 | 157 | 10 |
| 9117450355 | 450 x 355 | 26.7 | 21.1 | 480 | 202 | 172 | 10 |
| 9117450400 | 450 x 400 | 26.7 | 23.7 | 480 | 202 | 187 | 10 |
| 9117500355 | 500 x 355 | 29.7 | 21.1 | 520 | 222 | 172 | 10 |
| 9117500400 | 500 x 400 | 29.7 | 23.7 | 520 | 222 | 187 | 10 |
| 9117500450 | 500 x 450 | 29.7 | 26.7 | 520 | 222 | 202 | 10 |
| 9117630355 | 630 x 355 | 37.4 | 21.1 | 650 | 265 | 172 | 10 |
| 9117630400 | 630 x 400 | 37.4 | 23.7 | 650 | 265 | 187 | 10 |
| 9117630450 | 630 x 450 | 37.4 | 26.7 | 650 | 262 | 202 | 10 |
| 9117630500 | 630 x 500 | 37.4 | 29.7 | 650 | 265 | 222 | 10 |
