Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 / Pièce segmentée
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

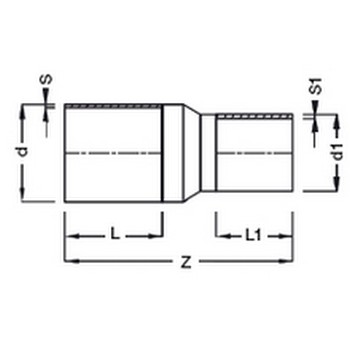

Tableau des dimensions
| Référence | d x d1 | Z | L | L1 | S | S1 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 9118355200S | 355x200 | 400 | 150 | 150 | 32.2 | 18.2 | - | 16 |
| 9118400250S | 400x250 | 400 | 150 | 150 | 36.3 | 22.7 | 13.9 | 16 |
| 9118450250S | 450x250 | 500 | 200 | 200 | 40.9 | 22.7 | 19.1 | 16 |
| 9118450280S | 450x280 | 500 | 200 | 200 | 40.9 | 25.4 | 21.5 | 16 |
| 9118500315S | 500x315 | 500 | 200 | 200 | 45.4 | 28.6 | 25.2 | 16 |
| 9118560355S | 560x355 | 500 | 200 | 200 | 50.8 | 32.3 | 32 | 16 |
| 9118560400S | 500x460 | 500 | 200 | 200 | 50.8 | 36.3 | 33 | 16 |
| 9118560450S | 560x450 | 780 | 300 | 300 | 50.8 | 40.9 | - | 16 |
| 9118560500S | 560x500 | 500 | 200 | 200 | 50.8 | 45.4 | 35 | 16 |
| 9118630160S | 630x160 | 685 | 350 | 98.5 | 57.2 | 14.5 | - | 16 |
| 9118630560S | 630 x 560 | 500 | 200 | 200 | 57.2 | 50.8 | 42 | 16 |
