Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

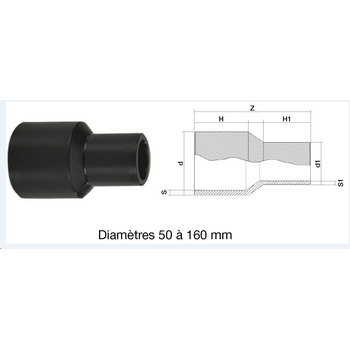

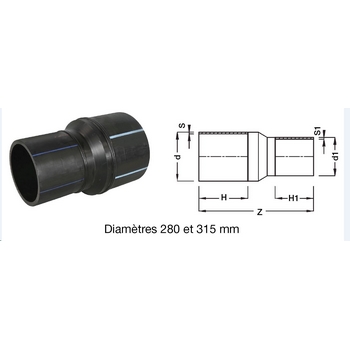

Tableau des dimensions
| Référence | d x d1 | H | H1 | Z | S | S1 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 9119025020 | 25 x 20 | 49 | 50 | 113 | 3.5 | 3 | 0.025 | 25 |
| 9119032025 | 32 x 25 | 61 | 59 | 130 | 4.4 | 3.5 | 0.035 | 25 |
| 9119040032 | 40 x 32 | 61 | 48 | 125 | 5.5 | 4.4 | 0.07 | 25 |
| 9119050025 | 50 x 25 | 60 | 50 | 135 | 6.9 | 3.5 | 0.08 | 25 |
| 9119050032 | 50 x 32 | 60 | 47 | 134 | 6.9 | 4.4 | 0.09 | 25 |
| 9119050040 | 50 x 40 | 60 | 62 | 134 | 6.9 | 5.5 | 0.11 | 25 |
| 9119063032 | 63 x 32 | 64 | 63 | 143 | 8.6 | 4.4 | 0.13 | 25 |
| 9119063040 | 63 x 40 | 68 | 58 | 139 | 8.6 | 5.5 | 0.15 | 25 |
| 9119063050 | 63 x 50 | 63 | 57 | 132 | 8.6 | 6.9 | 0.15 | 25 |
| 9119075040 | 75 x 40 | 72 | 60 | 147 | 10.3 | 5.5 | 0.23 | 25 |
| 9119075050 | 75 x 50 | 72 | 59 | 153 | 10.3 | 6.9 | 0.24 | 25 |
| 9119075063 | 75 x 63 | 73 | 67 | 154 | 10.3 | 8.6 | 0.28 | 25 |
| 9119090050 | 90 x 50 | 82 | 61 | 162 | 12.3 | 6.9 | 0.345 | 25 |
| 9119090063 | 90 x 63 | 80 | 68 | 169 | 12.3 | 8.6 | 0.4 | 25 |
| 9119090075 | 90 x 75 | 83 | 71 | 164 | 12.3 | 10.3 | 0.445 | 25 |
| 9119110063 | 110 x 63 | 87 | 69 | 188 | 15.1 | 8.6 | 0.555 | 25 |
| 9119110075 | 110 x 75 | 85 | 72 | 173 | 15.1 | 10.3 | 0.62 | 25 |
| 9119110090 | 110 x 90 | 86 | 81 | 181 | 15.1 | 12.3 | 0.69 | 25 |
| 9119125075 | 125 x 75 | 95 | 78 | 191 | 17.1 | 10.3 | 0.79 | 25 |
| 9119125090 | 125 x 90 | 96 | 81 | 191 | 17.1 | 12.3 | 0.855 | 25 |
| 9119125110 | 125 x 110 | 96 | 84 | 192 | 17.1 | 15.1 | 0.985 | 25 |
| 9119140090 | 140 x 90 | 95 | 80 | 205 | 19.2 | 12.3 | 1.145 | 25 |
| 9119140110 | 140 x 110 | 94 | 83 | 193 | 19.2 | 15.1 | 1.215 | 25 |
| 9119140125 | 140 x 125 | 95 | 89 | 198 | 19.2 | 17.1 | 1.38 | 25 |
| 9119160110 | 160 x 110 | 101 | 86 | 270 | 21.9 | 15.1 | 1.565 | 25 |
| 9119160125 | 160 x 125 | 101 | 91 | 208 | 21.9 | 17.1 | 1.645 | 25 |
| 9119160140 | 160 x 140 | 101 | 92 | 206 | 21.9 | 19.2 | 1.78 | 25 |
| 9119250090 | 250 x 90 | 152.5 | 82 | 370 | 34.2 | 12.3 | - | 25 |
| 9119250180 | 250 x 180 | 130 | 105 | 280 | 34.2 | 24.6 | - | 25 |
| 9119250200 | 225 x 200 | 140 | 136 | 292 | 34.2 | 27.4 | - | 25 |
| 9119280200S | 280 x 200 | 142 | 136 | 495 | 38.3 | 27.4 | - | 25 |
| 9119280225S | 280 x 225 | 142 | 123 | 295 | 38.3 | 30.8 | - | 25 |
| 9119315160S | 315 x 160 | 152 | 112 | 310 | 43.1 | 21.9 | - | 25 |
| 9119315280S | 315 x 280 | 152 | 141 | 315 | 43.1 | 38.3 | - | 25 |
| 9119355315 | 355 x 315 | 300 | 300 | 780 | 48.5 | 43.1 | - | 25 |
