Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

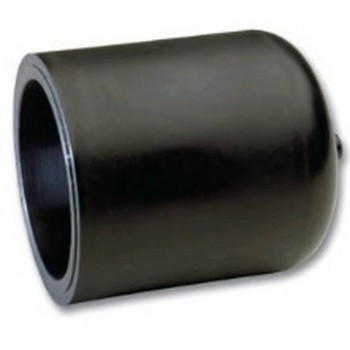

Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conforme à la norme NF EN 12201
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

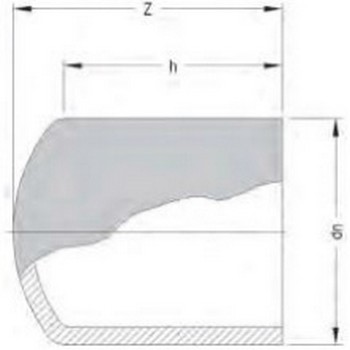

Tableau des dimensions
| Référence | d | L | I | PN à 20°C | S |
|---|---|---|---|---|---|
| 9127040 | 40 | 68 | 59 | 10 | - |
| 9127050 | 50 | 76 | 62 | 10 | - |
| 9127063 | 63 | 80 | 66 | 10 | 3.8 |
| 9127075 | 75 | 80 | 67 | 10 | 4.5 |
| 9127090 | 90 | 91 | 73 | 10 | 5.4 |
| 9127110 | 110 | 107 | 82 | 10 | 6.6 |
| 9127125 | 125 | 125 | 100 | 10 | 7.4 |
| 9127140 | 140 | 138 | 110 | 10 | 8.3 |
| 9127160 | 160 | 152 | 120 | 10 | 9.5 |
| 9127180 | 180 | 168 | 132 | 10 | 10.7 |
| 9127200 | 200 | 184 | 146 | 10 | 11.9 |
| 9127225 | 225 | 202 | 163 | 10 | 13.4 |
| 9127250 | 250 | 180 | 140 | 10 | 14.8 |
| 9127280 | 280 | 245 | 182 | 10 | 16.6 |
| 9127315 | 315 | 245 | 190 | 10 | 18.7 |
