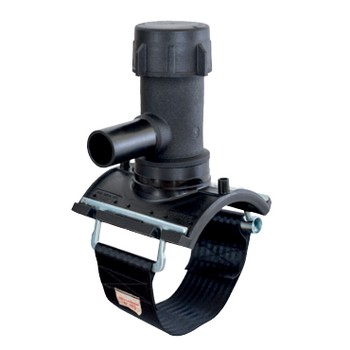

Prise de branchement avec dispositif témoin étanchéité - Passage intégral - 9130

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Corps : Polyéthylène noir PE 100
  • Couteau : Laiton
  • Joints : NBR
  • DTE : POM
  • Pour le perçage, utiliser une clé hexagonale de taille 16 longueur 180 mm minimale

Références normatives

  • Conformes aux normes NF EN 12201

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

Tableau des dimensions

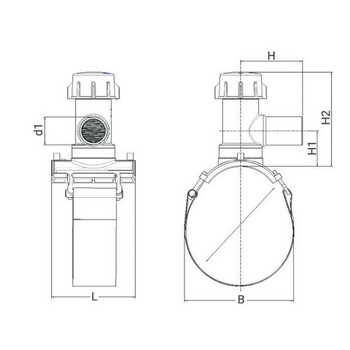

Tableau des dimensions du produit Prise de branchement avec dispositif témoin étanchéité - Passage intégral - 9130
Référence d x d1LBHH1H2D max couteaupour des tubes avec SDRPN à 20°C
4913409006390 x 63176139130751954711 à 17,616
49134110063110 x 63176156130751954711 à 17,616
49134125063125 x 63176165130751954711 à 17,616
49134140063140 x 63176171130751954711 à 17,616
49134160063160 x 63176173130751954711 à 17,616
49134180063180 x 63176173130751954711 à 17,616
49134200063200 x 63176178130751954711 à 17,616
49134225063225 x 63176180130751954711 à 17,616
49134250063250 x 63176180130751954711 à 17,616
49134280063280 x 63176180130751954711 à 17,616
49134315063315 x 63176183130751954711 à 17,616
