Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

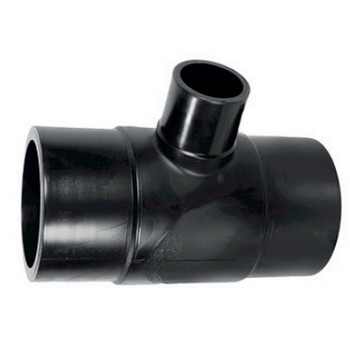

Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

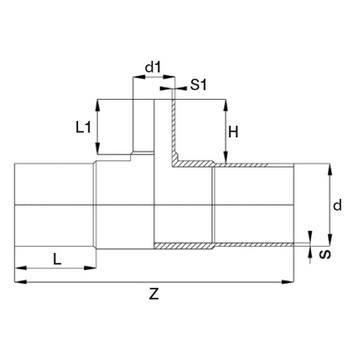

Tableau des dimensions
| Référence | d x d1 | Z | H | L | L1 | S | S1 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 9148063032 | 63 x 32 | 228 | 59.5 | 70 | 46 | 5.8 | 3 | - | 16 |
| 9148063050 | 63 x 50 | 213 | 91 | 65 | 57 | 5.8 | 4.6 | 0.304 | 16 |
| 9148075032 | 75 x 32 | 256 | 95 | 75 | 45 | 6.8 | 4.6 | 0.50 | 16 |
| 9148075050 | 75 x 50 | 253 | 97 | 75 | 57 | 6.8 | 4.6 | 0.46 | 16 |
| 9148075063 | 75 x 63 | 252 | 105 | 75 | 65 | 6.8 | 5.8 | 0.498 | 16 |
| 9148090050 | 90 x 50 | 350 | 104.5 | 80 | 100 | 8.2 | 4.6 | 1.45 | 16 |
| 9148090063 | 90 x 63 | 264 | 112.5 | 80 | 65 | 8.2 | 5.8 | 0.839 | 16 |
| 9148090075 | 90 x 75 | 272 | 122.5 | 80 | 75 | 8.2 | 6.8 | 0.78 | 16 |
| 9148110063 | 110 x 63 | 316 | 84 | 93 | 65 | 10 | 5.8 | - | 16 |
| 9148110075 | 110 x 75 | 310 | 132.5 | 88 | 75 | 10 | 6.8 | 1.2 | 16 |
| 9148110090 | 110 x 90 | 182 | 103 | 91 | 83 | 10 | 8.2 | - | 16 |
| 9148125063 | 125 x 63 | 358 | 94.5 | 101 | 70 | 11.4 | 5.8 | - | 16 |
| 9148125075 | 125 x 75 | 358 | 99.5 | 102 | 76 | 11.4 | 6.9 | - | 16 |
| 9148125090 | 125 x 90 | 358 | 107.5 | 100 | 86 | 11.4 | 8.2 | - | 16 |
| 9148125110 | 125 x 110 | 358 | 116.5 | 101 | 96 | 11.4 | 10 | - | 16 |
| 9148140063 | 140 x 63 | 386 | 95 | 103 | 69 | 12.8 | 5.8 | - | 16 |
| 9148140075 | 140 x 75 | 386 | 107 | 104 | 77 | 12.8 | 6.9 | - | 16 |
| 9148140090 | 140 x 90 | 388 | 118 | 105 | 85 | 12.8 | 8.2 | - | 16 |
| 9148140110 | 140 x 110 | 388 | 118 | 105 | 88 | 12.8 | 10 | - | 16 |
| 9148160063 | 160 x 63 | 424 | 99 | 110 | 72 | 14.6 | 5.8 | - | 16 |
| 9148160075 | 160 x 75 | 424 | 178 | 110 | 71 | 14.6 | 6.9 | - | 16 |
| 9148160090 | 160 x 90 | 424 | 116 | 110 | 85 | 14.6 | 8.2 | - | 16 |
| 9148160110 | 160 x 110 | 424 | 121 | 110 | 93 | 14.6 | 10 | - | 16 |
| 9148160125 | 160 x 125 | 390 | 170.5 | 110 | 93 | 14.6 | 11.4 | 5.35 | 16 |
| 9148180075 | 180 x 75 | 460 | 107 | 116 | 77 | 16.4 | 6.9 | - | 16 |
| 9148180090 | 180 x 90 | 460 | 118 | 117 | 85 | 16.4 | 8.2 | - | 16 |
| 9148180110 | 180 x 110 | 460 | 128 | 117 | 98 | 16.4 | 10 | - | 16 |
| 9148180125 | 180 x 125 | 430 | 133 | 117 | 100 | 16.4 | 11.4 | - | 16 |
| 9148180140 | 180 x 140 | 460 | 135 | 116 | 105 | 16.4 | 12.7 | - | 16 |
| 9148180160 | 180 x 160 | 460 | 142 | 116 | 112 | 16.4 | 14.6 | - | 16 |
| 9148200063 | 200 x 63 | 510 | 95 | 127 | 72 | 18.2 | 5.8 | - | 16 |
| 9148200075 | 200 x 75 | 510 | 103 | 127 | 80 | 18.2 | 6.9 | - | 16 |
| 9148200090 | 200 x 90 | 510 | 112 | 127 | 87 | 18.2 | 8.2 | - | 16 |
| 9148200110 | 200 x 110 | 510 | 124 | 127 | 97 | 18.2 | 10 | - | 16 |
| 9148200125 | 200 x 125 | 510 | 125 | 127 | 104 | 18.2 | 11.4 | - | 16 |
| 9148200160 | 200 x 160 | 510 | 142 | 127 | 112 | 18.2 | 14.6 | - | 16 |
| 9148225063 | 225 x 63 | 540 | 132.5 | 130 | 68 | 20.5 | 5.8 | - | 16 |
| 9148225075 | 225 x 75 | 540 | 138.5 | 130 | 75 | 20.5 | 6.9 | - | 16 |
| 9148225090 | 225 x 90 | 540 | 151.5 | 130 | 87 | 20.5 | 8.2 | - | 16 |
| 9148225110 | 225 x 110 | 522 | 155.5 | 128 | 92 | 20.5 | 10 | - | 16 |
| 9148225125 | 225 x 125 | 522 | 154.5 | 130 | 92 | 20.5 | 11.4 | - | 16 |
| 9148225140 | 225 x 140 | 540 | 167.5 | 130 | 105 | 20.5 | 12.7 | - | 16 |
| 9148225160 | 225 x 160 | 522 | 167.5 | 120 | 110 | 20.5 | 14.6 | - | 16 |
| 9148225180 | 225 x 180 | 552 | 167.5 | 146 | 138 | 20.5 | 16.4 | 9.42 | 16 |
| 9148250075 | 250 x 75 | 500 | 180 | 160 | 130 | 22.7 | 5.8 | 11.52 | 16 |
| 9148250090 | 250 x 90 | 500 | 180 | 160 | 130 | 22.7 | 8.2 | 11.6 | 16 |
| 9148250110 | 250 x 110 | 630 | 248 | 148 | 86 | 22.7 | 10 | 12.79 | 16 |
| 9148250125 | 250 x 125 | 500 | 200 | 160 | 150 | 22.7 | 11.4 | 12.13 | 16 |
| 9148250140 | 250 x 140 | 500 | 200 | 160 | 150 | 22.7 | 12.7 | 12.88 | 16 |
| 9148250160 | 250 x 160 | 588 | 140 | 137 | 110 | 22.7 | 14.6 | - | 16 |
| 9148250180 | 250 x 180 | 600 | 260 | 160 | 210 | 22.7 | 16.4 | - | 16 |
| 9148250200 | 250 x 200 | 630 | 290 | 148 | 118.5 | 22.7 | 20.5 | 14.54 | 16 |
| 9148280160 | 280 x 160 | - | 140 | - | - | 25.4 | 14.6 | 17 | 16 |
| 9148315090 | 315 x 90 | 545 | 132.5 | 170 | 90 | 28.6 | 8.2 | 17.83 | 16 |
| 9148315125S | 315 x 125 | 575 | 144.5 | 170 | 102.5 | 28.6 | 11.4 | 17.44 | 16 |
| 9148315160 | 315 x 160 | 575 | 152.5 | 170 | 120 | 28.6 | 14.6 | 17.64 | 16 |
| 9148315180 | 315 x 180 | 700 | 210 | 200 | 160 | 28.6 | 16.4 | 20 | 16 |
| 9148315200 | 315 x 200 | 640 | 173.5 | 170 | 126 | 28.6 | 18.2 | 21 | 16 |
| 9148315225 | 315 x 225 | 638 | 177.5 | 170 | 145 | 28.6 | 20.5 | 20.5 | 16 |
| 9148315250 | 315 x 250 | 670 | 175.5 | 170 | 150 | 28.6 | 22.7 | 21.62 | 16 |
