Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Filetage : Laiton
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

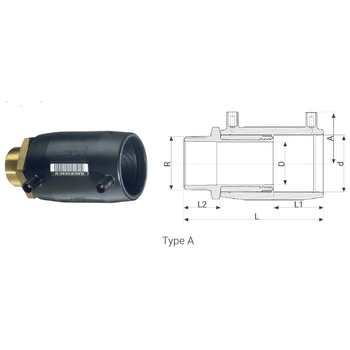

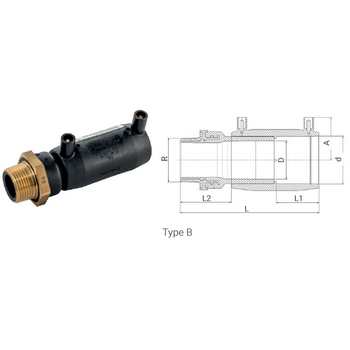

Tableau des dimensions
| Référence | d x R | Caractéristiques techniques | L | L1 | L2 | D | A | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|
| 4921402005 | 20 x 1/2" | Type A | 105 | 37 | 29 | 14 | 34 | 7,4 à 11 | 0.13 | 16 |
| 4921402507 | 25 x 3/4" | Type A | 111 | 40 | 29 | 19 | 37 | 7,4 à 11 | 0.145 | 16 |
| 4921403205 | 32 x 1/2" | Type A | 117 | 39 | 29 | 23 | 42 | 11 | 0.241 | 16 |
| 4921403207 | 32 x 3/4" | Type A | 117 | 39 | 29 | 23 | 42 | 11 | 0.263 | 16 |
| 4921403210 | 32 x 1" | Type B | 122 | 39 | 34 | 23 | 42 | 11 | 0.29 | 16 |
| 4921403213 | 32 x 1 1/4" | Type A | 124 | 39 | 36 | 23 | 42 | 11 | 0.393 | 16 |
| 4921403215 | 32 x 1 1/2" | Type A | 124 | 39 | 36 | 23 | 42 | 11 | 0.404 | 16 |
| 4921404010 | 40 x 1" | Type B | 131 | 44 | 34 | 29 | 47 | 11 | 0.29 | 16 |
| 4921404013 | 40 x 1 1/4" | Type B | 133 | 44 | 36 | 29 | 47 | 11 | 0.455 | 16 |
| 4921404015 | 40 x 1 1/2" | Type A | 133 | 44 | 36 | 29 | 47 | 11 | 0.48 | 16 |
| 4921404020 | 40 x 2" | Type A | 138 | 44 | 41 | 29 | 47 | 7,4 à 17,6 | 0.5 | 16 |
| 4921405010 | 50 x 1" | Type A | 135 | 49 | 34 | 38 | 52 | 11 | 0.51 | 16 |
| 4921405013 | 50 x 1 1/4" | Type A | 137 | 49 | 36 | 38 | 52 | 11 | 0.56 | 16 |
| 4921405015 | 50 x 1 1/2" | Type B | 137 | 49 | 36 | 38 | 52 | 11 | 0.545 | 16 |
| 4921405020 | 50 x 2" | Type A | 142 | 49 | 41 | 38 | 52 | 11 à 17,6 | 0.73 | 16 |
| 4921406313 | 63 x 1 1/4" | Type A | 153 | 57 | 36 | 48 | 58 | 11 à 17,6 | 0.889 | 16 |
| 4921406315 | 63 x 1 1/2" | Type A | 153 | 57 | 36 | 48 | 58 | 11 à 17,6 | 0.825 | 16 |
| 4921406320 | 63 x 2" | Type B | 158 | 57 | 41 | 48 | 58 | 11 à 17,6 | 0.91 | 16 |
| 4921407520 | 75 x 2" | Type A | 167 | 62 | 41 | 59 | 65 | 7,4 à 17,6 | 1.3 | 16 |
| 4921407525 | 75 x 2 1/2" | Type A | 172 | 62 | 46 | 59 | 65 | 7,4 à 17,6 | 1.5 | 16 |
