Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

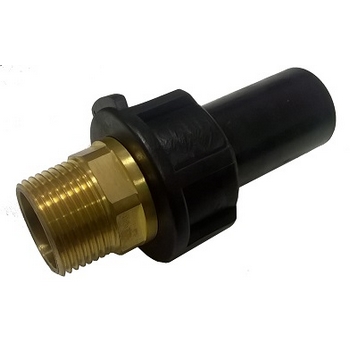

Description
Matière
- Corps : Polyéthylène noir PE 100 SDR11 / Laiton CW614N - CW617N / Ne peut pas être utilisé avec les raccords Serie 1
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

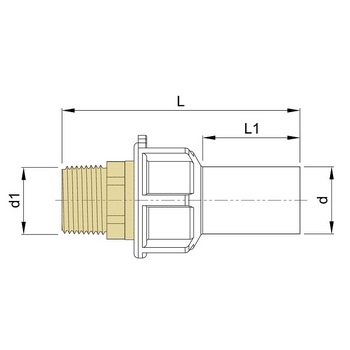

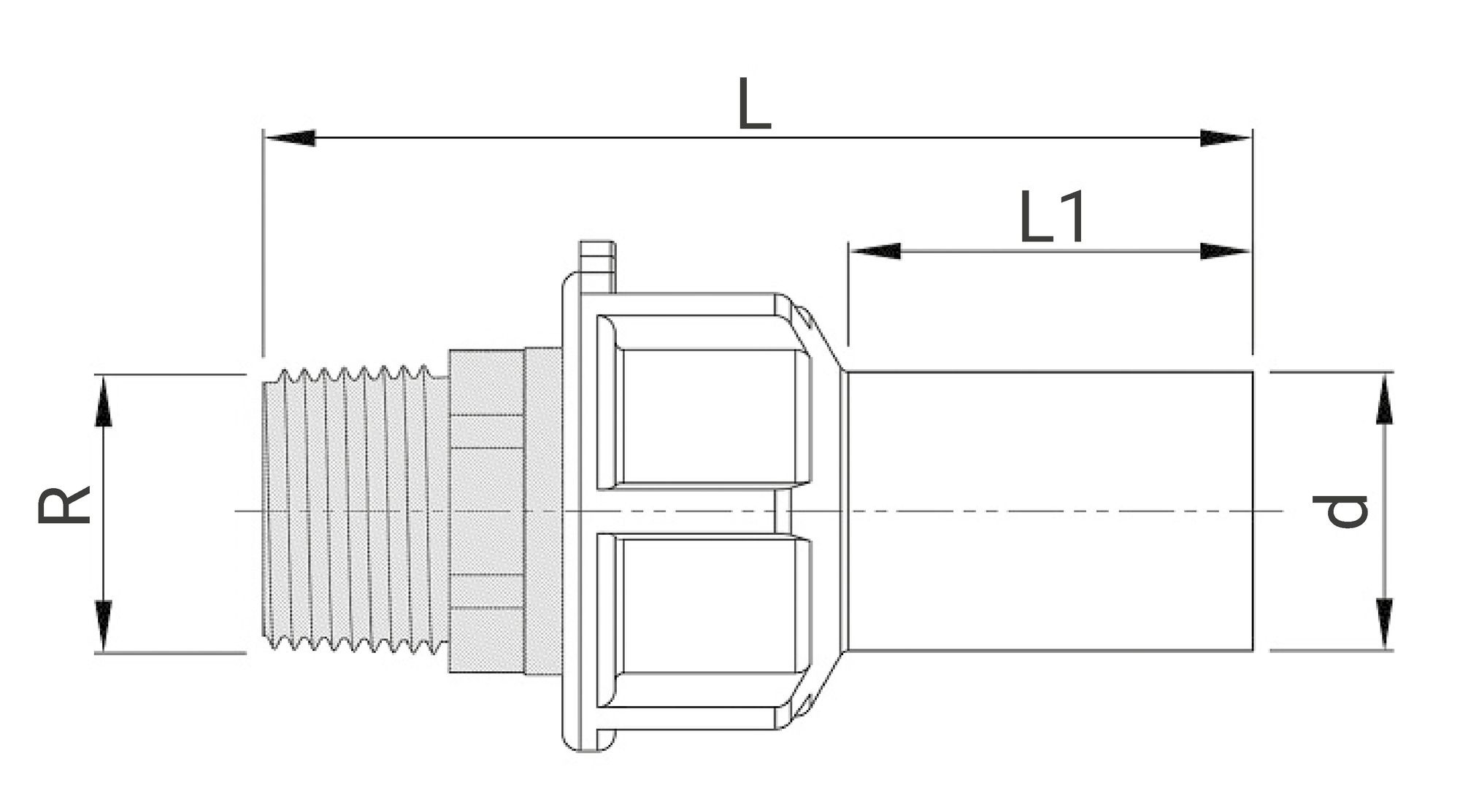

Tableau des dimensions
| Référence | d x R | L | L1 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|
| 921702005 | 20 x 1/2" | 82 | 38 | 0.11 | 16 |
| 921702507 | 25 x 3/4" | 91 | 40 | 0.12 | 16 |
| 921703210 | 32 x 1" | 100 | 44 | 0.18 | 16 |
| 921704013 | 40 x 1 1/4" | 109 | 49 | 0.27 | 16 |
| 921705015 | 50 x 1 1/2" | 124 | 54 | 0.36 | 16 |
| 921706320 | 63 x 2" | 141 | 63 | 0.59 | 16 |
| 921707525 | 75 x 2 1/2" | 163 | 73 | 0.89 | 16 |
| 921709030 | 90 x 3" | 181 | 82 | 1.14 | 16 |
| 921711040 | 110 x 4" | 190 | 84 | 1.85 | 16 |
