Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Filetage : Laiton
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

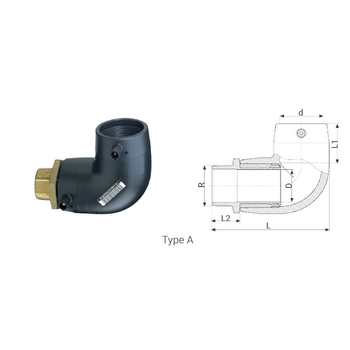

Tableau des dimensions
| Référence | d x R | Caractéristiques techniques | L | D | L1 | L2 | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 4925402005 | 20 x 1/2" | Type A | 95 | 14 | 35 | 29 | 7,4 à 11 | 0.15 | 16 |
| 4925402507 | 25 x 3/4" | Type A | 95 | 19 | 37 | 29 | 7,4 à 11 | 0.168 | 16 |
| 4925403205 | 32 x 1/2" | Type A | 112 | 23 | 40 | 29 | 7,4 à 11 | 0.259 | 16 |
| 4925403207 | 32 x 3/4" | Type A | 112 | 23 | 40 | 29 | 7,4 à 11 | 0.262 | 16 |
| 4925403210 | 32 x 1" | Type B | 117 | 23 | 40 | 34 | 7,4 à 11 | 0.25 | 16 |
| 4925403213 | 32 x 1 1/4" | Type A | 119 | 23 | 40 | 36 | 7,4 à 11 | 0.416 | 16 |
| 4925403215 | 32 x 1 1/2" | Type A | 119 | 23 | 40 | 36 | 7,4 à 11 | 0.427 | 16 |
| 4925404010 | 40 x 1" | Type B | 126 | 29 | 44 | 34 | 7,4 à 17,6 | 0.25 | 16 |
| 4925404013 | 40 x 1 1/4" | Type B | 128 | 29 | 44 | 36 | 7,4 à 17,6 | 0.5 | 16 |
| 4925404015 | 40 x 1 1/2" | Type A | 128 | 29 | 44 | 36 | 7,4 à 17,6 | 0.52 | 16 |
| 4925405010 | 50 x 1" | Type A | 142 | 38 | 48 | 34 | 7.4 à 17,6 | 0.624 | 16 |
| 4925405013 | 50 x 1 1/4" | Type A | 144 | 38 | 48 | 36 | 7,4 à 17,6 | 0.679 | 16 |
| 4925405015 | 50 x 1 1/2" | Type B | 144 | 38 | 48 | 36 | 7,4 à 17,6 | 0.53 | 16 |
| 4925405020 | 50 x 2" | Type A | 149 | 38 | 48 | 41 | 7,4 à 17,6 | 0.806 | 16 |
| 4925406313 | 63 x 1 1/4" | Type A | 167 | 48 | 57 | 36 | 7,4 à 17,6 | 0.985 | 16 |
| 4925406315 | 63 x 1 1/2" | Type A | 167 | 48 | 57 | 36 | 7,4 à 17,6 | 1.04 | 16 |
| 4925406320 | 63 x 2" | Type B | 172 | 48 | 57 | 41 | 7,4 à 17,6 | 1.125 | 16 |
| 4925407520 | 75 x 2" | Type A | 199 | 59 | 69 | 41 | 7,4 à 17,6 | 1.45 | 16 |
| 4925407525 | 75 x 2 1/2" | Type A | 204 | 59 | 69 | 46 | 7,4 à 17,6 | 1.65 | 16 |
