Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 - Acier zingué L 235 GA
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

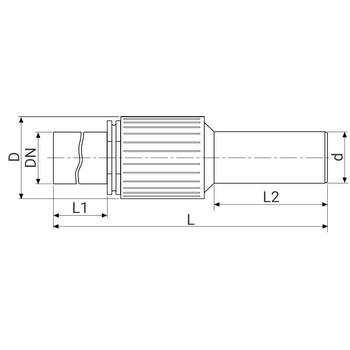

Tableau des dimensions
| Référence | d x DN | D | L | L1 | L2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9277032 | 32 x 25 | 47 | 507 | 300 | 101 | 0.99 | 16 |
| 9277040 | 40 x 32 | 58 | 507 | 300 | 101 | 1.3 | 16 |
| 9277050 | 50 x 40 | 65 | 515 | 300 | 110 | 1.5 | 16 |
| 9277063 | 63 x 50 | 83 | 530 | 300 | 125 | 2.2 | 16 |
| 9277090 | 90 x 80 | 114 | 554 | 300 | 146 | 4 | 16 |
| 9277110 | 110 x 100 | 145 | 581 | 300 | 161 | 6 | 16 |
| 9277125 | 125 x 100 | 145 | 553 | 300 | 142 | 6.3 | 16 |
