Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Taraudage : Laiton
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

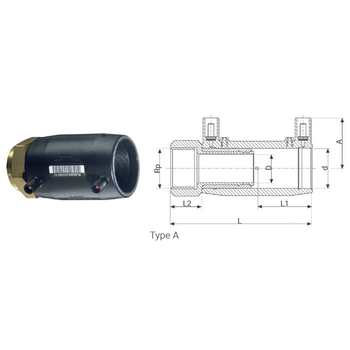

Tableau des dimensions
| Référence | d x Rp | Caractéristiques techniques | L | D | A | L1 | L2 | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|
| 4931402005 | 20 x 1/2" | Type A | 96 | 14 | 35 | 37 | 20 | 7,4 à 11 | 0.125 | 16 |
| 4931402507 | 25 x 3/4" | Type A | 105 | 19 | 38 | 40 | 23 | 7,4 à 11 | 0.14 | 16 |
| 4931402510 | 25 x 1" | Type A | 109 | 23 | 39 | 35 | 26 | 7,4 à 11 | .252 | 16 |
| 4931403207 | 32 x 3/4" | Type A | 113 | 23 | 42 | 42 | 25 | 7,4 à 11 | 0.32 | 16 |
| 4931403210 | 32 x 1" | Type B | 113 | 23 | 42 | 42 | 25 | 11 | 0.26 | 16 |
| 4931403213 | 32 x 1 1/4" | Type A | 119 | 29 | 47 | 40 | 29 | 11 | 0.507 | 16 |
| 4931403215 | 32 x 1 1/2" | Type A | 122 | 23 | 42 | 42 | 25 | 11 à 17,6 | 0.32 | 16 |
| 4931404010 | 40 x 1" | Type A | 122 | 29 | 46 | 47 | 25 | 11 | 0.49 | 16 |
| 4931404013 | 40 x 1 1/4" | Type A | 122 | 29 | 46 | 47 | 25 | 11 | 0.4 | 16 |
| 4931404015 | 40 x 1 1/2" | Type A | 122 | 29 | 46 | 47 | 25 | 11 | 0.41 | 16 |
| 4931404020 | 40 x 2" | Type A | 150 | 48 | 59 | 44 | 33 | 7,4 à 17,6 | 0.821 | 16 |
| 4931405015 | 50 x 1 1/2" | Type A | 126 | 38 | 51 | 49 | 25 | 11 | 0.505 | 16 |
| 4931405020 | 50 x 2" | Type A | 131 | 38 | 50 | 49 | 30 | 11 | 0.685 | 16 |
| 4931406315 | 63 x 1 1/2" | Type A | 147 | 48 | 57 | 57 | 30 | 11 à 17,6 | 0.965 | 16 |
| 4931406320 | 63 x 2" | Type B | 147 | 48 | 57 | 57 | 30 | 11 à 17,6 | 0.885 | 16 |
