Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Taraudage : Laiton
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

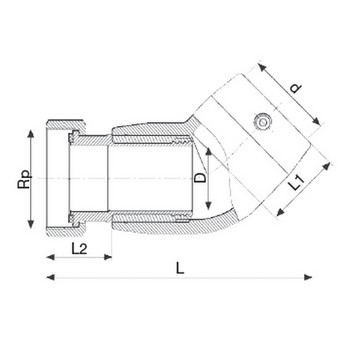

Tableau des dimensions
| Référence | d x Rp | D | L | L1 | L2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 4936403210 | 32 x 1" | 23 | 120 | 39 | 25 | 0.355 | 16 |
| 4936404010 | 40 x 1" | 29 | 133 | 44 | 25 | 0.52 | 16 |
| 4936404013 | 40 x 1 1/4" | 29 | 134 | 44 | 25 | 0.43 | 16 |
| 4936404015 | 40 x 1 1/2" | 29 | 134 | 44 | 25 | 0.479 | 16 |
| 4936405015 | 50 x 1 1/2" | 38 | 149 | 49 | 25 | 0.53 | 16 |
| 4936405020 | 50 x 2" | 38 | 154 | 49 | 30 | 0.714 | 16 |
| 4936406315 | 63 x 1 1/2" | 48 | 179 | 58 | 30 | 1 | 16 |
| 4936406320 | 63 x 2" | 48 | 179 | 58 | 30 | 0.912 | 16 |
