Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Peut être soudée en électrosoudage ou en bout à bout
Références normatives
- Conformes à la norme NF EN 12201
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

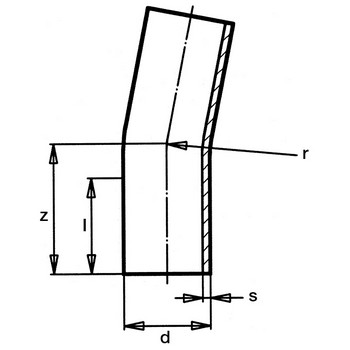

Tableau des dimensions
| Référence | d | s | l | r | z | PN à 20°C |
|---|---|---|---|---|---|---|
| 9407090 | 90 | 5.4 | 15 0 | 135 | 210 | 10 |
| 9407110 | 110 | 6.6 | 150 | 165 | 220 | 10 |
| 9407125 | 125 | 7.4 | 150 | 188 | 235 | 10 |
| 9407140 | 140 | 8.3 | 150 | 210 | 250 | 10 |
| 9407160 | 160 | 9.5 | 150 | 240 | 260 | 10 |
| 9407180 | 180 | 10.7 | 150 | 270 | 280 | 10 |
| 9407200 | 200 | 11.9 | 150 | 300 | 310 | 10 |
| 9407225 | 225 | 13.4 | 150 | 338 | 350 | 10 |
| 9407250 | 250 | 14.8 | 250 | 375 | 430 | 10 |
| 9407280 | 280 | 16.6 | 250 | 420 | 450 | 10 |
| 9407315 | 315 | 18.7 | 300 | 496 | 500 | 10 |
| 9407355 | 355 | 21.1 | 300 | 560 | 590 | 10 |
| 9407400 | 400 | 23.7 | 300 | 637 | 650 | 10 |
| 9407450 | 450 | 26.7 | 300 | 711 | 700 | 10 |
| 9407500 | 500 | 29.7 | 350 | 783 | 750 | 10 |
| 9407560 | 560 | 33.2 | 350 | 877 | 800 | 10 |
| 9407630 | 630 | 37.4 | 350 | 955 | 850 | 10 |
| 9407710 | 710 | 42.1 | 350 | 1128 | 1150 | 10 |
| 9407800 | 800 | 47.4 | 350 | 1274 | 1250 | 10 |
