Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière

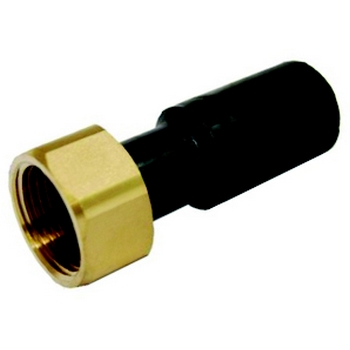

- Corps : Polyéthylène noir PE 100 SDR11 / Laiton OT58 / Joint NBR 70 - Ne peut pas être utilisé avec les raccords Serie 1
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

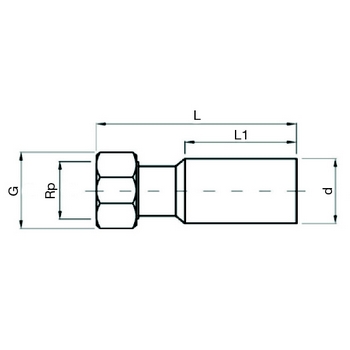

Tableau des dimensions
| Référence | d x Rp | D | L | L1 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 941702507 | 25 x 3/4" | 32 | 68 | 40 | 0.058 | 16 |
| 941702510 | 25 x 1" | 42 | 68 | 40 | 0.08 | 16 |
| 941703210 | 32 x 1" | 42 | 78 | 42 | 0.098 | 16 |
| 941703213 | 32 x 1 1/4" | 51 | 78 | 42 | 0.122 | 16 |
| 941704010 | 40 x 1" | 42 | 88 | 49 | 0.11 | 16 |
| 941704013 | 40 x 1 1/4" | 51 | 88 | 49 | 0.148 | 16 |
| 941704015 | 40 x 1 1/2" | 55 | 102 | 49 | 0.16 | 16 |
| 941705015 | 50 x 1 1/2" | 55 | 102 | 55 | 0.188 | 16 |
| 941705020 | 50 x 2" | 70 | 115 | 55 | 0.24 | 16 |
| 941706320 | 63 x 2" | 70 | 115 | 63 | 0.32 | 16 |
