Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Peut être soudée en électrosoudage ou en bout à bout
Références normatives
- Conforme à la norme NF EN 12201
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

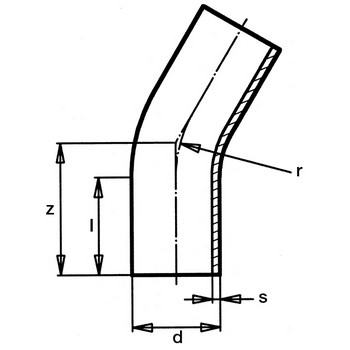

Tableau des dimensions
| Référence | d | s | l | r | z | PN à 20°C |
|---|---|---|---|---|---|---|
| 9438090 | 90 | 8.2 | 150 | 135 | 210 | 16 |
| 9438110 | 110 | 10 | 150 | 165 | 220 | 16 |
| 9438125 | 125 | 11.4 | 150 | 188 | 235 | 16 |
| 9438140 | 140 | 12.7 | 150 | 210 | 250 | 16 |
| 9438160 | 160 | 14.6 | 150 | 240 | 260 | 16 |
| 9438180 | 180 | 16.4 | 150 | 270 | 280 | 16 |
| 9438200 | 200 | 18.2 | 150 | 300 | 310 | 16 |
| 9438225 | 225 | 20.5 | 150 | 338 | 350 | 16 |
| 9438280 | 280 | 25.4 | 250 | 420 | 450 | 16 |
| 9438315 | 315 | 28.6 | 300 | 496 | 500 | 16 |
| 9438250 | 250 | 22.7 | 250 | 375 | 430 | 16 |
| 9438355 | 355 | 32.2 | 300 | 560 | 590 | 16 |
| 9438400 | 400 | 36.3 | 300 | 637 | 650 | 16 |
| 9438450 | 450 | 40.9 | 300 | 711 | 700 | 16 |
| 9438500 | 500 | 45.4 | 350 | 783 | 750 | 16 |
| 9438560 | 560 | 50.8 | 350 | 877 | 800 | 16 |
| 9438630 | 630 | - | 350 | 955 | 850 | 16 |
| 9438710 | 710 | - | 350 | 1128 | 1150 | 16 |
| 9438800 | 800 | - | 350 | 1274 | 1250 | 16 |
