Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Angle maxi: 24°
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

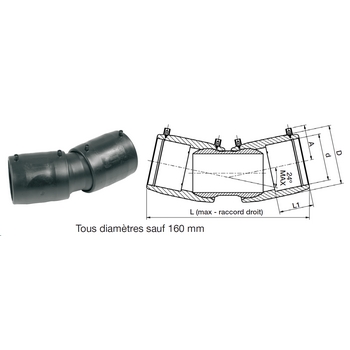

Tableau des dimensions
| Référence | d | D | A | L | L1 | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 49471090 | 90 | 116 | 77 | 341 | 72 | 11 à 17,6 | 1.48 | 16 |
| 49471110 | 110 | 140 | 83 | 362 | 80 | 7,4 à 17,6 | 2.03 | 16 |
| 49471125 | 125 | 157 | 95 | 382 | 85 | 7,4 à 17,6 | 2.63 | 16 |
| 49471160 | 160 | 200 | 114 | 456 | 92 | 7,4 à 17,6 | 4.5 | 16 |
| 49471180 | 180 | 224 | 128 | 511 | 104 | 7,4 à 17,6 | 7.5 | 16 |
| 49471200 | 200 | 250 | 125 | 512 | 104 | 11 à 17,6 | 9.733 | 16 |
| 49471225 | 225 | 282 | 141 | 600 | 105 | 11 à 17,6 | 13.230 | 16 |
| 49471250 | 250 | 312 | 156 | 644 | 123 | 11 à 17,6 | 16.775 | 16 |
