Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Angle maxi: 12°
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

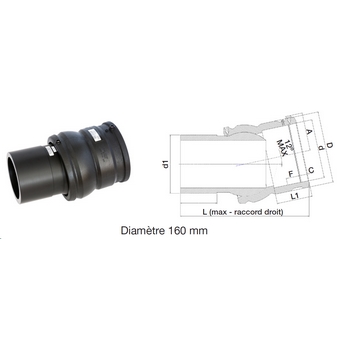

Tableau des dimensions
| Référence | d x D1 | L | D | A | L1 | L2 | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 49474090 | 90 x 90 | 258 | 116 | 77 | 72 | 82 | 11 à 17,6 | 1.94 | 16 |
| 49474110 | 110 x 110 | 276 | 140 | 85 | 85 | 85 | 7,4 à 17,6 | 1.27 | 16 |
| 49474125 | 125 x 125 | 292 | 157 | 90 | 90 | 90 | 7,4 à 17,6 | 1.74 | 16 |
| 49474160 | 160 x 160 | 335 | 200 | 100 | 100 | 100 | 7,4 à 17,6 | 3.15 | 16 |
| 49474180 | 180 x 180 | 365 | 223 | 138 | 138 | 138 | 7,4 à 17,6 | 4.37 | 16 |
| 49474200 | 200 x 200 | 370 | 125 | 250 | 104 | 116 | 11 à 17,6 | 6.172 | 16 |
| 49474225 | 225 x 225 | 426 | 282 | 141 | 105 | 124 | 11 à 17,6 | 8.34 | 16 |
| 49474250 | 250 x 250 | 455 | 312 | 156 | 123 | 134 | 11 à 17,6 | 10.80 | 16 |
