Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 / Nombre de segments: 3
Références normatives
- Conformes aux normes NF EN 12201-3, ISO 4427-3
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

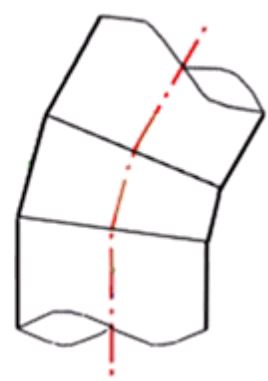

Tableau des dimensions
| Référence | d | B | L | L1 | s | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9507090S | 90 | 110 | 117 | 296 | 5.4 | 0.45 | 10 |
| 9507110S | 110 | 120 | 143 | 354 | 6.6 | 0.81 | 10 |
| 9507125S | 125 | 130 | 159 | 377 | 7.4 | 1.09 | 10 |
| 9507140S | 140 | 140 | 176 | 399 | 8.3 | 1.44 | 10 |
| 9507160S | 160 | 150 | 199 | 428 | 9.5 | 2.01 | 10 |
| 9507180S | 180 | 150 | 219 | 432 | 10.7 | 2.54 | 10 |
| 9507200S | 200 | 170 | 243 | 475 | 11.9 | 3.45 | 10 |
| 9507225S | 225 | 180 | 269 | 500 | 13.4 | 4.57 | 10 |
| 9507250S | 250 | 210 | 300 | 564 | 14.8 | 6.35 | 10 |
| 9507315S | 315 | 260 | 375 | 675 | 18.7 | 12 | 10 |
| 9507355S | 355 | 280 | 419 | 723 | 21.1 | 16.26 | 10 |
| 9507400S | 400 | 300 | 467 | 771 | 23.7 | 21.79 | 10 |
| 9507450S | 450 | 300 | 527 | 880 | 26.7 | 31.50 | 10 |
| 9507500S | 500 | 330 | 587 | 999 | 29.7 | 44.24 | 10 |
| 9507560S | 560 | 350 | 656 | 1100 | 33.2 | 60.94 | 10 |
