Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière

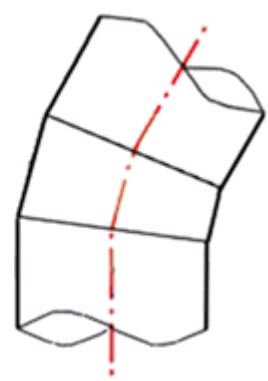

- Corps : Polyéthylène noir PE 100 / Nombre de segments: 3
Références normatives
- Conformes aux normes NF EN 12201-3, ISO 4427-3
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

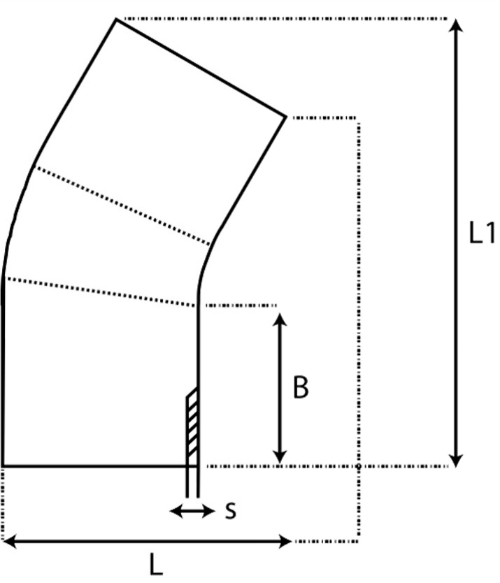

Tableau des dimensions
| Référence | d | B | L | L1 | s | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9508063S | 63 | 90 | 86 | 251 | 5.8 | 0.28 | 16 |
| 9508075S | 75 | 100 | 100 | 273 | 6.8 | 0.42 | 16 |
| 9508090S | 90 | 110 | 117 | 296 | 8.2 | 0.66 | 16 |
| 9508110S | 110 | 120 | 143 | 354 | 10 | 1.17 | 16 |
| 9508125S | 125 | 130 | 159 | 377 | 11.4 | 1.61 | 16 |
| 9508140S | 140 | 140 | 176 | 399 | 12.7 | 2.12 | 16 |
| 9508160S | 160 | 150 | 199 | 428 | 14.6 | 2.97 | 16 |
| 9508180S | 180 | 150 | 219 | 432 | 16.4 | 3.74 | 16 |
| 9508200S | 200 | 170 | 243 | 475 | 18.2 | 5.08 | 16 |
| 9508225S | 225 | 180 | 269 | 500 | 20.5 | 6.73 | 16 |
| 9508250S | 250 | 210 | 300 | 564 | 22.7 | 9.32 | 16 |
| 9508315S | 315 | 260 | 375 | 675 | 28.6 | 17.66 | 16 |
| 9508355S | 355 | 280 | 419 | 723 | 32.2 | 23.89 | 16 |
| 9508400S | 400 | 300 | 467 | 771 | 36.3 | 32.11 | 16 |
| 9508450S | 450 | 300 | 527 | 880 | 40.9 | 46.46 | 16 |
| 9508500S | 500 | 330 | 587 | 999 | 45.4 | 65.27 | 16 |
| 9508560S | 560 | 330 | 587 | 999 | 45.4 | 65.27 | 16 |
| 9508630S | 630 | 350 | 731 | 1163 | 57.2 | 118.97 | 16 |
