Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 / Nombre de segments: 3
Références normatives
- Conformes aux normes NF EN 12201-3, ISO 4427-3
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

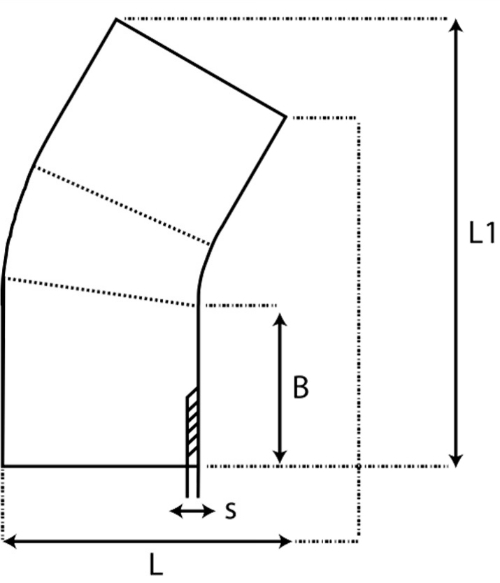

Tableau des dimensions
| Référence | d | B | L | L1 | s | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9509063S | 63 | 90 | 86 | 251 | 8.6 | 0.39 | 25 |
| 9509075S | 75 | 100 | 100 | 273 | 10.3 | 0.61 | 25 |
| 9509090S | 90 | 110 | 117 | 296 | 12.30 | 0.93 | 25 |
| 9509110S | 110 | 120 | 143 | 354 | 15.1 | 1.67 | 25 |
| 9509125S | 125 | 130 | 159 | 377 | 17.1 | 2.28 | 25 |
| 9509140S | 140 | 140 | 176 | 399 | 19.2 | 3.01 | 25 |
| 9509160S | 160 | 150 | 199 | 428 | 21.9 | 4.20 | 25 |
| 9509200S | 200 | 170 | 243 | 475 | 27.4 | 7.21 | 25 |
| 9509225S | 225 | 180 | 269 | 500 | 30.8 | 9.51 | 25 |
| 9509250S | 250 | 210 | 300 | 564 | 34.2 | 13.33 | 25 |
| 9509280S | 280 | 250 | 338 | 649 | 38.3 | 19.27 | 25 |
| 9509315S | 315 | 260 | 375 | 675 | 43.1 | 25.17 | 25 |
| 9509355S | 355 | 280 | 419 | 723 | 48.5 | 33.98 | 25 |
| 9509400S | 400 | 300 | 467 | 771 | 54.7 | 45.74 | 25 |
| 9509450S | 450 | 300 | 527 | 880 | 61.5 | 66.18 | 25 |
