Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 / Nombre de segments: 3
Références normatives
- Conformes aux normes NF EN 12201-3, ISO 4427-3
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

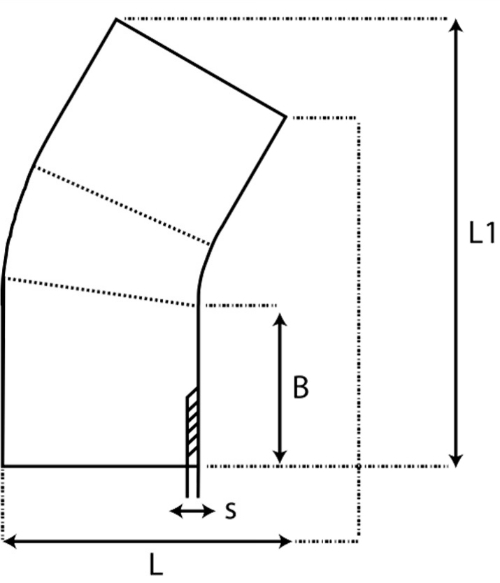

Tableau des dimensions
| Référence | d | B | L | L1 | s | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9539063S | 63 | 90 | 121 | 257 | 8.6 | 0.39 | 25 |
| 9539075S | 75 | 100 | 141 | 283 | 10.3 | 0.61 | 25 |
| 9539090S | 90 | 110 | 161 | 309 | 12.3 | 0.93 | 25 |
| 9539125S | 125 | 130 | 215 | 397 | 17.1 | 2.28 | 25 |
| 9539140S | 140 | 140 | 235 | 423 | 19.2 | 3.01 | 25 |
| 9539160S | 160 | 150 | 261 | 457 | 21.9 | 4.2 | 25 |
| 9539180S | 180 | 150 | 281 | 467 | 24.6 | 5.32 | 25 |
| 9539200S | 200 | 170 | 311 | 514 | 27.4 | 7.21 | 25 |
| 9539225S | 225 | 180 | 341 | 545 | 30.8 | 9.51 | 25 |
| 9539250S | 250 | 210 | 381 | 614 | 34.2 | 13.33 | 25 |
| 9539280S | 280 | 250 | 431 | 703 | 38.3 | 19.27 | 25 |
| 9539315S | 315 | 260 | 471 | 740 | 43.1 | 25.17 | 25 |
| 9539355S | 355 | 280 | 521 | 797 | 48.5 | 33.98 | 25 |
| 9539400S | 400 | 300 | 576 | 857 | 54.7 | 45.74 | 25 |
| 9539450S | 450 | 300 | 652 | 978 | 61.5 | 66.18 | 25 |
