Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

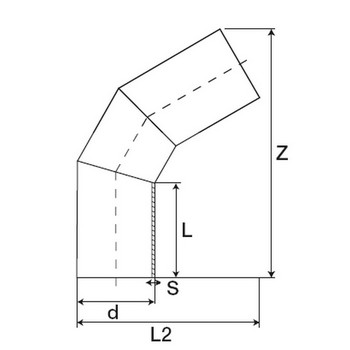

Tableau des dimensions
| Référence | d | S | L2 | L | z | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|---|
| 95671063 | 63 | 3.8 | 175 | 90 | 235 | 8 | 0.22 |
| 95671075 | 75 | 4.5 | 191 | 100 | 258 | 8 | 0.3 |
| 95671090 | 90 | 5.4 | 216 | 110 | 288 | 8 | - |
| 95671110 | 110 | 6.6 | 244 | 120 | 306 | 8 | - |
| 95671125 | 125 | 7.4 | 269 | 130 | 329 | 8 | - |
| 95671140 | 140 | 8.3 | 293 | 140 | 353 | 8 | - |
| 95671160 | 160 | 9.5 | 493 | 150 | 365 | 8 | - |
| 95671180 | 180 | 10.7 | 511 | 150 | 358 | 8 | - |
| 95671200 | 200 | 11.9 | 603 | 170 | 448 | 8 | - |
| 95671225 | 225 | 13.4 | 743 | 180 | 542 | 8 | - |
| 95671250 | 250 | 14.8 | 765 | 210 | 567 | 8 | - |
| 95671280 | 280 | 16.6 | 791 | 250 | 597 | 8 | - |
| 95671315 | 315 | 18.7 | 939 | 260 | 700 | 8 | - |
| 95671355 | 355 | 21.1 | 374 | 280 | 740 | 8 | - |
| 95671400 | 400 | 23.7 | 1056 | 300 | 810 | 8 | - |
| 95671450 | 450 | 26.7 | 1175 | 300 | 903 | 8 | - |
| 95671500 | 500 | 29.7 | 1261 | 330 | 978 | 8 | - |
| 95671560 | 560 | 33.2 | 1388 | 350 | 1081 | 8 | - |
| 95671630 | 630 | 37.4 | 1524 | 350 | 1195 | 8 | - |
